UV 自由基固化和陽離子固化涂層的比較研究

唐　薰1, 張繼德1, 陳　洪2, 聶立波2

(1. 湖南大學化學化工學院, 湖南長沙　410082; 2. 株洲工學院包裝與印刷學院, 湖南株洲　412008)

　　摘　要: 對UV 自由基固化和陽離子固化兩種機理進行了對照試驗L考察了溫度和O 2 對固化速度的影響, 涂層性能及它們作為UV 固化涂料、油墨的優缺點, 并從理論上進行了分析LUV 自由基固化和陽離子固化的固化速度隨溫度的升高而加快, 并且自由基的固化速度大于陽離子固化速度L 自由基固化體積收縮大, 附著力差; 陽離子固化體積收縮小, 附著力優異L氧對自由基固化有顯著的阻聚作用, 而對陽離子固化沒有阻聚效應L此外, 陽離子固化存在“暗反應”, 當移走UV 光源后, 仍會發生固化反應。

關鍵詞:UV 固化; UV 固化涂料; 自由基固化涂料; 陽離子固化涂料

中圖分類號:O 632152　　　　　　　　　　　文獻標識碼: 　A

   紫外光(UV ) 固化涂料是20 世紀60 年代末由德國首先開發出來的一種新型環保涂料, 它具有高效、節能、無污染、成膜速度快和涂層性能優異等優點, 因而得到迅速發展L我國的UV 固化涂料近年來也獲得了較快的發展, 由1980 年的不到1% 發展到目前約占涂料總量的30% L 1994 年, 我國耗用各類紫外光固化涂料3 100～ 3 300 噸, 1998 年耗用量達6 200～ 6 400 噸, 平均年增長率超過25% [1 ]LUV 固化按機理來分, 可分為自由基固化和陽離子固化兩種L國內自由基固化現已普遍投入使用, 陽離子固化也有不少文獻進行了綜述[2 ]L但是, 陽離子固化技術的具體運用, 國內未見報道;UV 自由基與陽離子固化兩者在使用和性能方面到底有何差別, 也未見有關文獻L 筆者對此進行了比較試驗, 獲得了一些很有價值的結果.

1　UV 自由基固化和陽離子固化的機理比較

在UV 照射下, 不同的光引發劑分解產生的結果不同, 有的產生自由基, 有的產生陽

離子, 自由基或陽離子能引發具有反應活性的相應齊聚物及活性稀釋劑, 發生聚合反應,

形成三維網狀結構的聚合物L 其機理示意如下L

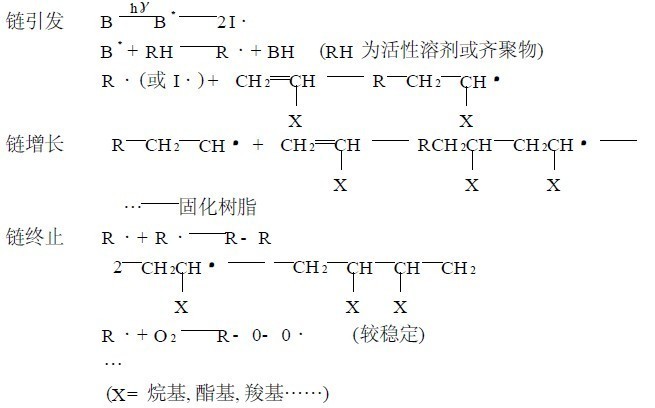

自由基固化機理:

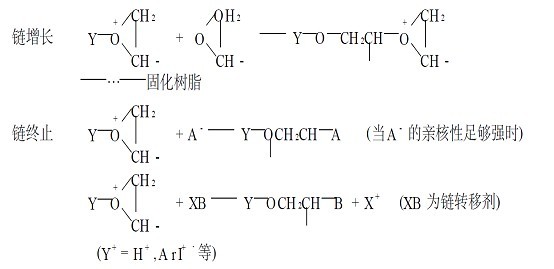

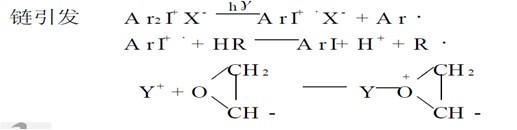

陽離子固化機理(以碘钅翁鹽為例)

比較以上兩者機理可看出, 在UV 引發的自由基聚合中, 自由基鏈?zhǔn)Щ罨蚪K止的機會較多, 在光照停止時, 繼續聚合固化的可能性較少, 同時, 氧也易和自由基反應, 生成較穩定的過氧自由基, 因此氧起到了阻聚的作用L 在陽離子聚合過程中(也有少量自由基產生, 但主要是陽離子引發固化) , 由于陽離子之間不能兩兩偶合也不會和氧反應, 即使發生鏈轉移反應, 亦會產生一個新的陽離子活性中心, 使陽離子固化反應繼續下去。

2　試驗原材料、儀器設備及過程

2. 1　試驗原材料

環氧丙烯酸樹脂(EA ) , 環氧基樹脂R - 68, R - 60, R - 65, 多元醇P31, 活性稀釋劑TPGDA , TM PTA , HEA , PEGDA , 流平劑45, 消泡劑680, 自由基光引發劑I- 89、I- 10、I- 39, 陽離子光引發劑I- 64, 芳茂鐵鹽, 鋁片, 銅版紙L 除EA 是自制外, 其余都為工業品

2. 2　儀器設備

K 手動涂布器, 劃格器, JA 1003 電子天平,NDJ - 1 旋轉粘度計,UV 固化機(輸送速

度可調, 紫外光強度80W ö cm ) L

2. 3　實驗方法

將上述配方中的各組分準確稱量, 攪拌均勻, 再將樣品涂布于紙材和鋁材上, 在UV

固化機上固化L 流程如圖1 所示:

2. 4　涂層的性能測試

粘度: 由NDJ - 1 旋轉粘度計于25 ℃下測定L 固化時間: 用指觸干法, 測定達到指觸

干時的時間 或傳輸速度(m /min)

固化膜附著力: 按GB9286- 88 測定, 劃格法(鋁材) , 膠帶紙法(紙材)

耐溶劑性: 丙酮擦拭法

鉛筆硬度: 按GBöT 6739- 1996 測定

3　結果與討論

3. 1　配方篩選及典型配方

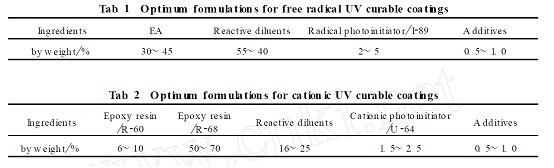

首先進行配方的篩選實驗L在試驗中, 分別對各種樹脂(包括自制的) 和活性稀釋劑等的種類和用量進行了篩選和最優化L 對自由基和陽離子引發劑也進行了比較和篩選, 在試驗時以固化速度和附著力作為主要考核指標進行比較L 在進行了各組分及其配比的條件試驗后, 獲得其較佳配方, 如表1 和表2 所示

3.

2　自由基配方與陽離子配方固化速度的比較試驗

在應用過程中, 涂層的固化速度對建立連續的生產線至關重要L為了比較兩者的固化速度, 將上述自由基和陽離子配方分別涂在不同基材上, 于60 ℃下, 在UV 固化機上固化, 測得結果如表3 所示:

從表3 可看出, 無論是在紙材還是在鋁材上, 自由基配方固化速度都比陽離子配方的固化速度快. 這是因?yàn)?span>: ①陽離子引發劑受UV 照射后, 產生超強酸活性中心, 由于體系中堿性雜質的存在, 活性中心遇堿先中和, 導致陽離子聚合速度慢; ②作為陽離子固化的引發劑多為芳基碘(硫) 钅翁鹽,UV 照射后, 產生的陽離子活性中心體積較大, 進攻環氧基上的碳原子時, 以雙分子親核取代(SN 2) 的方式進行, 位阻效應較大[3 ] , 而自由基聚合則不存在這一位阻效應, 所以陽離子聚合速度要比自由基的慢。

3. 3　O 2 對兩者固化速度的影響比較

  將上述兩種配方置于氧氛圍中2 h, 再于60 ℃下固化, 結果見表4.

  由表3 和表4 可看出,O 2 顯著影響自由基固化速度, 而對陽離子的影響則很微弱O 2對自由基聚合的阻聚作用可由機理式看出, 因?yàn)?span>O 2 極易與自由基R ·反應, 生成過氧自由基ROO ·, 而ROO ·難引發自由基聚合。 自由基R·與O 2 反應速率常數要比R ·與單體分子的反應速率常數大104～ 105 倍[4 ]L。因此如果涂層中存在O 2, 那么R ·首先就會和O 2 反應而被消耗掉, 大大減慢反應速度L 另外,O 2 又有兩個自旋方向相反的未成對電子, 是一種穩定的三重態L。但在UV 照射下, 會變得很活潑, 能與激發態的光引發劑B3 結合, 然后分解為基態的光引發劑和單線態的O 2如下式所示[4 ]

  其中反應速率常數k1 可達109mo l- 1 s- 1數量級[5 ] , 因而使光引發劑的效率降低.在陽離子固化過程中,O 2 與引發劑所產生的強酸活性中心不發生反應,因此, 即使涂層中存在微量的O 2, 也會對自由基固化產生很大的阻聚作用, 而對陽離子體系影響卻不大.

3. 4　溫度對固化速度的影響比較

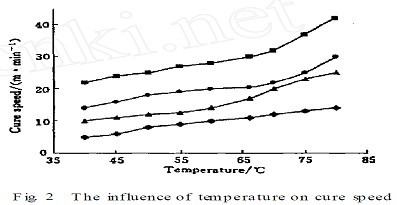

在實際生產過程中, 對溫度的控制亦是一個重要因素. 為了考察溫度對兩者固化速度的影響, 將上述兩個配方在不同的溫度下固化, 其結果見圖2,由圖二可看出, 自由基和陽離子配方的固化速度隨著溫度的升高都有增加的趨勢.因?yàn)樵诠庖�發聚合過程中, 光引發劑的引發速率最小, 是控制反應的慢步驟.溫度升高有利于引發劑獲得分解所需的活化能而迅速產生自由基或陽離子, 且溫度升高有利于聚合體系雙鍵中P鍵或環打開, 引發聚合反應, 使涂層的固化速度加快L但引發劑易熱分解, 因此固化溫度一般控制在80 ℃以下.

3. 5　涂層綜合性能的比較

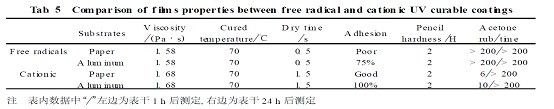

為了考察自由基固化和陽離子固化涂層的各自的性能, 將上述配方在其較佳條件下固化, 測定涂層物理性能, 結果見表5.


   從表5 中可發現, 陽離子固化體系比自由基固化體系附著力優異, 特別是陽離子體系在鋁材中的附著力已達到100% L之所以有此區別, 因?yàn)閺淖杂苫�固化機理和陽離子固化機理可看出, 在自由基聚合時, 單體或齊聚物的距離由固化前的范德華力距離變?yōu)楣袒�后的共價鍵距離, 且固化速度快, 因此體積收縮明顯, 從而導致內應力大和附著力差.環氧化合物聚合時雖然同樣存在由范德華力作用距離變成固化后的共價鍵之間的距離而造成的體積收縮, 但是另一方面, 環氧單體聚合時, 單體中的環打開形成的鏈結構單元大于單體分子結構, 抵消了一部分體積收縮. 因此, 與自由基相比陽離子固化膜與基材間的附著力明顯增強. 比較自由基和陽離子固化涂層的耐溶劑性, 兩者相差很大, 陽離子固化涂層隨著時間的延長, 其耐溶劑性大大提高, 由自由基反應機理可知在自由基聚合過程中, 由于自由基固化速度快, 涂層內外都能在較短的時間內達到實干, 所以耐溶劑性隨時間的延長而變化不大.陽離子聚合則不同, 當UV 光源移走后, 體系內的陽離子活性中心不會兩兩結合而消失, 即使存在鏈轉移反應(見陽離子固化機理式) , 也會在鏈終止的同時, 還會產生新的陽離子活性中心, 因此在UV 照射后, 首先于較短的時間內在涂層表面形成一層固化膜, 達到“表干”, 涂層離開UV 光源后, 內層涂膜仍然存在大量的陽離子, 繼續與環氧化合物進行開環反應, 由表及里, 形成一個聚合交聯的整體, 達到實干,所以隨著時間的延長, 陽離子固化涂膜的耐溶劑性大大提高.

4　結　論

通過對UV 自由基固化和陽離子固化兩種機理的對照試驗, 可得出如下結論:

1) UV 自由基固化和陽離子固化的固化速度隨溫度的升高而加快, 且自由基的固化速度大于陽離子固化速度;

2) 自由基固化速度快, 體積收縮大, 附著力差, 陽離子固化體積收縮小, 附著力優異;

3) O 2 對自由基固化有顯著的阻聚作用,陽離子固化沒有O 2 的阻聚效應, 但存在“暗反應”, 隨時間的延長, 其耐溶劑性大大提高;

4) 由兩者比較, 自由基固化適于對附著力要求不是很高, 但要求快速固化的油墨和涂料, 陽離子固化技術適于對附著力要求高的油墨和涂料.

參考文獻:

[1 ]　邢宏龍. 紫外光固化油墨的進展[J ]. 精細與專用化學品, 2000 (7) : 8- 9.

[2 ]　洪嘯吟. 紫外光固化涂料的進展[J ]. 涂料工業, 1999 (12) : 30- 31.

[ 3 ]　ZHAN G Hui2lei,MA SS IN GILL John L. Low VOC ,Low Viscosity UV Cat ionic Radiat ion-Cured Ink2J et Ink System [J ]. Journal of Coatings Techno logy, 2000, 72 (905) : 45- 51.

[4 ]　黃瑋, 趙鵬驥. 輻射固化過程中抗氧抑制效用研究進展[J ]. 化學研究與應用, 1997 (2) : 111- 114.

[5 ]　朱惟德. 紫外光固化用光敏引發劑的進展[J ]. 涂料工業, 1989 (3) : 39- 41.
