球形二氧化硅的制備與改性

王富平，李三喜：，張文政

(1．沈陽化工學院材料科學與工程學院，遼寧沈陽110142；2．沈陽工業大學，遼寧沈陽110870)



   摘要： 以正硅酸乙酯(TEOS)為硅原，在無水乙醇中通過氨水催化得到球形二氧化硅粒子。通過改變無水乙醇用量得到不同粒徑的球形二氧化硅(SiO：)，粒子粒徑分布在180，300 Elm之間。反應過程中加入硅烷偶聯劑KH一570對球形二氧化硅粒子改性．隨著偶聯劑用量的增加，在紅外光譜圖中1 400 cm。處出現峰值，說明亞甲基的C—H鍵特征峰強度增加了，二氧化硅粒子表面KH一570的有機官能團增加了，且KH一570對二氧化硅粒子起到了改性作用。將制備好的球形二氧化硅在氮?dú)獗Ｗo(hù)下用丙烯酸甲酯(MA)進行包覆，在紅外譜圖中1 400 cm-·出現C—H鍵的特征峰，1 800 cm’1處也有了酯基的特征峰，說明球形二氧化硅粒子表面存在了丙烯酸甲酯的官能團，丙烯酸甲酯接枝到了二氧化硅表面。

關鍵詞：正硅酸乙酯(TEOS)；球形二氧化硅；改性；

中圖分類號：TQ 127．2 文獻標識碼：A 文章編號： 1671-0460(2010)01-0001-04

SiO₂粒子具有很廣泛的應用，尤其是單分散性SiO₂粒子在涂料、催化劑載體、色譜填料及高性能陶瓷等方面占據的重要的應用地位0-31。Kolbet4]于1956年制備了單分散Si02顆粒Stober等閣重復了其結果首次進行了較為系統的條件實驗研究。SiO₂由于微觀粒子的效應使得在SiO₂粒子的制備過程中容易團聚，對SiO₂粒子的改性不僅能提高二氧化硅粒子的分散性，還有利于SiO₂粒子的其他應用。在Si02表面上有三種羥基，一是孤立的、未受干擾的自由羥基；二是連生的、彼此形成氫鍵的締合羥基；三是雙生的，即兩個羥基連在一個硅原子上的羥基。孤立的和雙生的羥基一般不形成氫鍵嘲。SiO₂粒子的改性也是利用其表面羥基經行官能化的。

   本文采用溶膠凝膠法制備球形si02粒子，除用硅烷偶聯劑KH一570對其進行改性，還用MA對球形SiO₂粒子進行包覆研究，討論無水乙醇、硅烷偶聯劑和分離方式對球形si02粒子的影響，并用FTIR和SEM對粒子進行分析。

1實驗部分

1．1實驗藥品及儀器

1．1．1實驗藥品

正硅酸乙酯(TEOS)：分析純，沈陽市新西試劑廠，(以Si02計)>128．0；無水乙醇(EtoH)：分析純，天津市大茂化學試劑廠，純度≥99．7；氨水：分析純，天津市科密歐化學試劑有限公司，(以NH3計)25％～28％；蒸餾水：自制；甲基丙烯酰氧基丙基三甲氧基硅烷(KH一570)；丙烯酸甲酯(MA)：天津市大茂化學試劑廠。

1．1．2實驗儀器

   集熱磁力攪拌器：DF一101S，河南省太康科教儀器廠；電子天平：BS223S，北京賽多利斯天平有限公司；循環水多用真空泵：SHB一3，鄭州杜甫儀器廠；電熱恒溫干燥箱：202—1，上海陽光實驗儀器有限公司；套式恒溫器：TC一15，浙江新華醫療器械廠；高速離心機：TDL一5一A，上海安亭科學儀器廠；傅立葉變換紅外光譜儀：NEXUS 470，美國熱電局高力公司；掃描電子顯微鏡：JSM一6360LW；JEOL公司。

1．2實驗機理與步驟

1．2．1球形Si02粒子制備機理

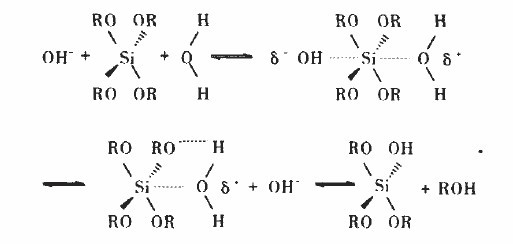

(1)TEOS水解醇解

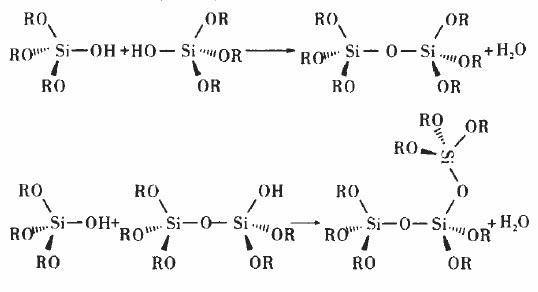

(2)正硅酸乙酯縮聚

1．2．2二氧化硅改性機理

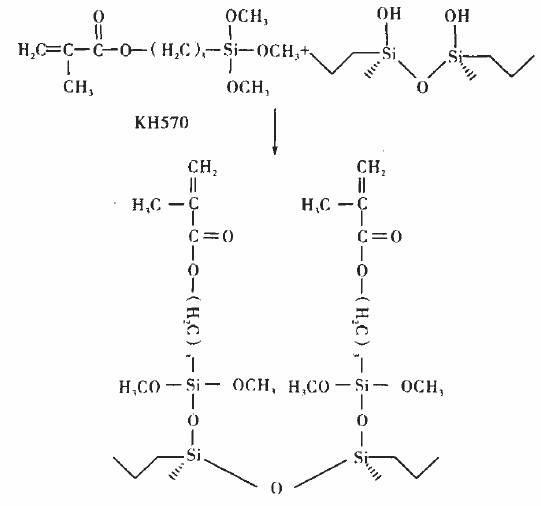

硅烷偶聯劑KH一570改性：

1．3實驗流程

1．3．1球形SiO₂粒子制備流程

球形SiO₂粒子制備流程圖見圖1。

1.3.2球形二氧化硅改性流程

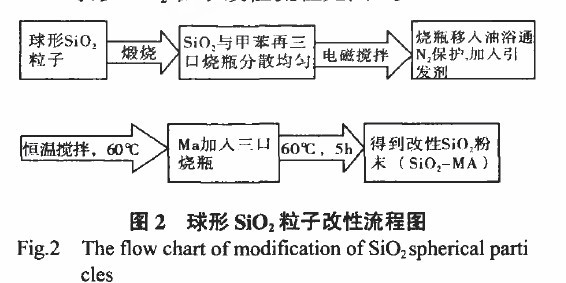

球形二氧化硅改性見圖2

3實驗結果與討論

3．1球形SiO：粒子的制備

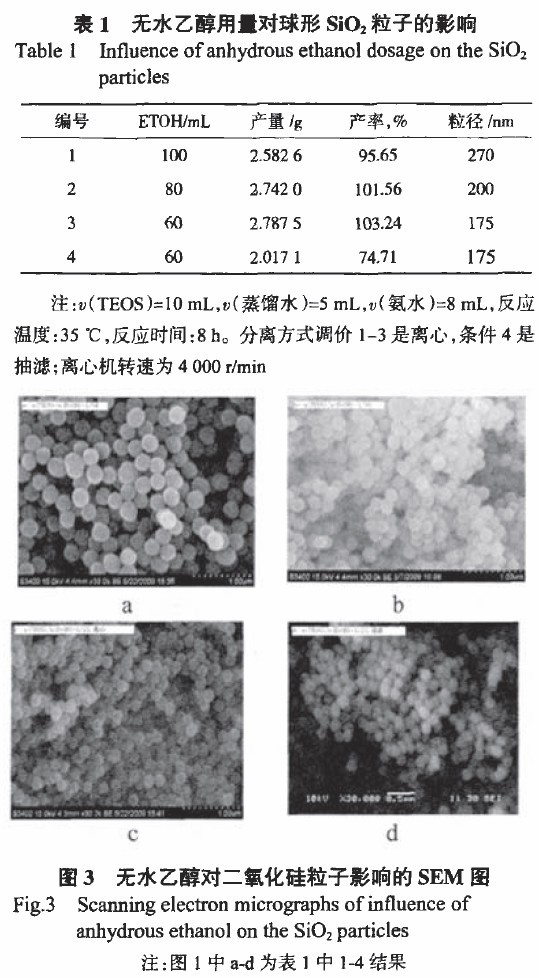

   球形SiO：粒子制備時用10 mL TEOS其產物產量的理論值是2．7 g，但是生成的球形SiO：粒子上會有大量羥基和少量的水分子存在，所以導致其產率超過了100％。當n(TEOS)：凡(RtOH)=38時，Si02的產量不穩定，但得到的球形SiO：粒子分散均勻且呈球形，粒徑約為270nm(如圖3中a)。當n(TEOS)：／7,(RtOH)=30時，Si02粒子的產量穩定分散均勻且呈球形，粒徑約為200am(如圖3中b o制備出分散均勻且產量穩定的球形SiO：粒子的條件是：n(TEOs)：n(蒸餾水)：n(氨水)：n(EtOH)=l：5：3：23，此時得到的球形SiO：粒子粒徑在175am左右(如圖3中c)。

綜上隨無水乙醇用量的減少制備的球形SiO：粒子的粒徑減小，但是形態和分散性并無影響，均為分散均勻的球形粒子。離心比抽濾得到的球形SiO：粒子產率高(如表1，離心產率>95％，抽慮產率74．71％)，無論是何種分離方式對制備的球形SiO：粒子的粒徑和形態并沒有影響(如圖3中c、d)。

3．2球形Sio2粒子的改性

3．2．1 KH一570改性球形SiO2粒子

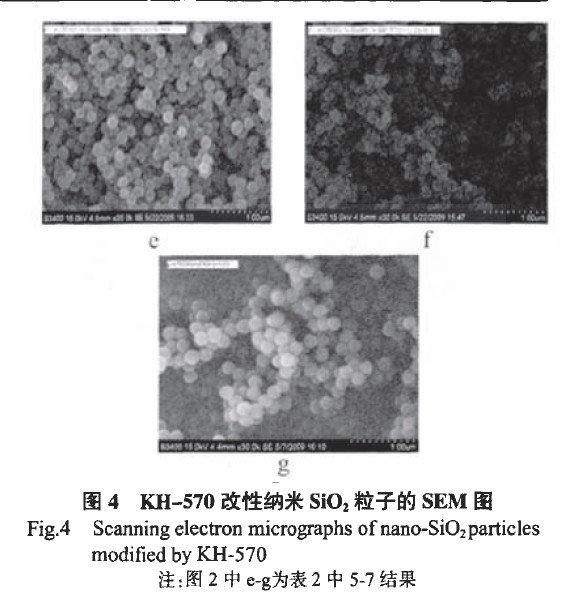

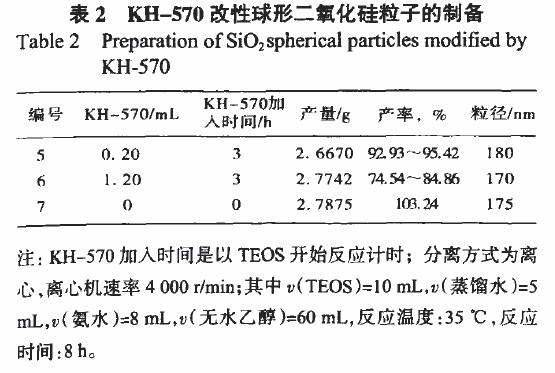

圖4中e和f與g對比可以看出KH一570改性的球形SiO2粒子其形態和分散性并未受KH一570的影響，仍為分散均勻的球形粒子，但隨KH一570加入量的增加球形SiO2粒子的粒徑稍有減小(如圖4中e和f)。

  圖5為改性后球形SiO2粒子的紅外譜圖，圖5中b、C、d、e在1 400 cm。均出現了吸收峰，l 550 cm。之間也出現很多了弱的吸收峰，1 400cm。處為碳?xì)滏I的面內振動，甲基的存在使3 395cm。處吸收峰變寬、變強，碳碳雙鍵的伸縮振動使1 633 cmJ處吸收峰變強同。所以由KH一570接枝到了球形SiO：粒子上，但是量很少，吸收峰并不明顯。根據C、d、e 3條紅外光譜曲線可知，在1 400 cm。處的吸收峰強度d>e>c，則隨KH一570加入量的增加KH一570在球形SiO：粒子上的接枝率增大。

3．2．2 MA改性球形Si02粒子

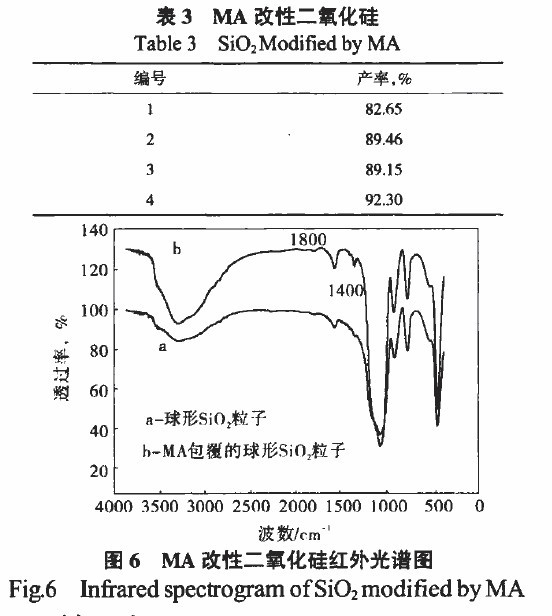

     MA包覆的球形SiO2粒子的產量較為穩定，其產率<95％(如表3)。實驗條件1—3中的SiO2 KH一570是球形SiO2，粒子制備過程中加入KH一570，實驗條件4是制備出球形SiO2粒子先分散在甲苯中，再加入KH一570改性；反應溫度：60℃，Si02一KH一570：1．5 g，甲苯：100 mL，AIBN：0．05 g，MA：0．052 6 mol。紅外光譜圖(如圖6)MA包覆的球形SiO：粒子在1 400 cm-l處出現的吸收峰為碳?xì)滏I的面內振動，在1 800 cm。處出現了小凸起可能為酯基的振動，碳碳雙鍵的伸縮振動使1 633 em。處變強，在3 395 cml和1 106 cm-1處吸收峰也都變強。綜上，MA已包覆在球形SiO2粒子表面，但是量很少。

4結論

(1)通過改變無水乙醇用量得到了粒子粒徑175～270nm的球形SiO₂粒子，且分離方式對粒子粒徑?jīng)]有影響；由SEM分析知，n(TEOS)：／'t(蒸餾水)：n(氨水)：n(EtOH)=l：5：3：23時制備的SiO₂粒子粒徑在180nm左右、分散均勻，且為球形粒子。

(2)根據FTIR測試結果，少量的KH一570已接枝在球形SiO₂粒子表面；且隨KH一570加入量的增加，在1 400cm^-1出的峰值變強，甲基的存在使3395 cm^-1處吸收峰變寬、變強，說明隨著KH一570用量增加，KH一570在球形SiO₂粒子上的接枝率也增加了。

參考文獻

【1]張立德．納米材料和技術的戰略地位、發展趨勢和應用【J】．中國高新技術企業納米技術產業專刊，2000(3)：4-7．

【2】趙麗．納米微米二氧化硅球形顆粒的制備和表征【D】．武漢理工大學，2003：1．2．

[3】吳慶生，鄭能武．分子自組裝與納米材料的制備【J]．化學世界，1999(5)：233．235．

[4】Kolbe G．Das Komlexchemisehe Verhalten der Kieselsaure[M]．Dissertation Jena，1956：150-163．

【5】Stober W，Fink A，Bohn E．Ordered mesoporous silica in themicron size range．J．Colloid Interf．Sci[J]．J：Colloid Interface Sci．1968：26，62．69．

【6]毋偉，陳建峰，邵磊，等．聚合物接枝改性超細二氧化硅表面狀況及形成機理【J】．北京化工大學學報．2003，30(2)：1-4．

【7】(英)貝拉米L J．復雜分子的紅外光譜【M】．黃維垣，聶崇實。譯．北京：科學出版社出版。1957：5-72．
