李鎮(zhèn)江^{１，２，３}，梁　瑋^{１，２，３}，張　林^２，３

（１．      西南科技大學(xué)材料科學(xué)與工程學(xué)院，四川綿陽(yáng)６２１０１０；２．中國(guó)工程物理研究院激光聚變研究中心，四川綿陽(yáng)６２１９００；３．西南科技大學(xué)－中國(guó)工程物理研究院激光聚變研究中心，極端條件物質(zhì)特性聯(lián)合實(shí)驗(yàn)室，四川綿陽(yáng)６２１０１０）

摘　要：　以正硅酸乙酯（ＴＥＯＳ）為無(wú)機(jī)前驅(qū)體，γ－縮水甘油醚氧基丙基三甲氧基硅烷（ＧＰＴＳ）為偶聯(lián)劑，１，６－己二醇二縮水甘油醚（ＨＤＧＥ）為反應(yīng)單體，三芳基

六氟磷酸硫鎓鹽為光引發(fā)劑，通過(guò)陽(yáng)離子光固化和溶膠－凝膠過(guò)程制備了含ＳｉＯ２ 納米結(jié)構(gòu)的環(huán)氧／ＳｉＯ２ 復(fù)合材料。通過(guò)ＸＲＤ、ＸＰＳ、ＤＳＣ、ＴＧＡ 和紫外－可見分

光光譜儀表征測(cè)試了復(fù)合材料的結(jié)構(gòu)、熱性能以及光學(xué)性能。研究表明，在紫外光作用下ＨＤＧＥ發(fā)生環(huán)氧開環(huán)聚合，同時(shí)光解產(chǎn)生的強(qiáng)質(zhì)子酸催化烷氧基硅烷水解縮合原位生成納米ＳｉＯ２；生成的ＳｉＯ２ 均勻地分散在聚合物基質(zhì)中且顯著地提高了ＨＤＧＥ的玻璃化轉(zhuǎn)變溫度（Ｔｇ）以及熱分解溫度（Ｔｄ），復(fù)合材料的光透過(guò)率較好。

關(guān)鍵詞：　陽(yáng)離子光聚合；溶膠－凝膠法；納米復(fù)合材料

１　引　言

紫外光（ＵＶ）固化技術(shù)是一種高效、節(jié)能、環(huán)保、優(yōu)質(zhì)的材料表面處理技術(shù)，被譽(yù)為面向２１世紀(jì)綠色工業(yè)的新技術(shù)，廣泛地應(yīng)用于涂料、膠粘劑以及油墨等領(lǐng)域［１］。自由基型ＵＶ引發(fā)體系是應(yīng)用最早的ＵＶ固化體系，相對(duì)而言技術(shù)也較為成熟，是目前ＵＶ 固化涂料、膠粘劑的主要體系。然而其存在氧阻聚、收縮率較大等缺點(diǎn)使得其應(yīng)用受到一定的限制。陽(yáng)離子聚合體系與自由基聚合體系相比，具有聚合過(guò)程不受空氣氧阻聚影響、制品體積收縮率低、粘結(jié)強(qiáng)度高和耐化學(xué)腐蝕性強(qiáng)等優(yōu)點(diǎn)［２－４］，因而得到廣泛的關(guān)注。同時(shí)，陽(yáng)離子聚合體系中引發(fā)劑光解產(chǎn)生的強(qiáng)質(zhì)子酸不僅能引發(fā)體系中環(huán)氧單體發(fā)生陽(yáng)離子開環(huán)聚合反應(yīng)，還能催化體系中硅氧烷或有機(jī)金屬醇鹽等無(wú)機(jī)前驅(qū)體發(fā)生水解縮合反應(yīng)，從而有效地避免了直接加入納米顆粒帶來(lái)的納米粒子團(tuán)聚造成的負(fù)面影響。用這種方法可以制備出性能優(yōu)異的有機(jī)／無(wú)機(jī)雜化納米復(fù)合材料［５－７］。沈雁等［８］以鈦酸四異丙酯作無(wú)機(jī)前驅(qū)體，３，４－環(huán)氧環(huán)己基甲基－３，４－環(huán)氧環(huán)己基甲酸酯為反應(yīng)單體，制備光透過(guò)率高、折射率可調(diào)的紫外光固化陽(yáng)離子復(fù)合膠粘劑。本文以三芳基六氟磷酸硫鎓鹽為引發(fā)劑，正硅酸乙酯為無(wú)機(jī)前驅(qū)體，１，６－己二醇二縮水甘油醚為反應(yīng)單體，通過(guò)環(huán)氧單體陽(yáng)離子光聚合和烷氧基硅烷水解縮合雙重過(guò)程制備出環(huán)氧／ＳｉＯ２納米復(fù)合材料，并對(duì)其性能進(jìn)行了研究。

２　實(shí)　驗(yàn)

２．１      實(shí)驗(yàn)原料

１，６－己二醇二縮水甘油醚（ＨＤＧＥ），分析純，阿達(dá)瑪斯試劑；γ－縮水甘油醚氧基丙基三甲氧基硅烷（ＧＰＴＳ），正硅酸乙酯（ＴＥＯＳ），分析純，百靈威化學(xué)技術(shù)有限公司；三芳基六氟磷酸硫鎓鹽（ＰＩ－４３２），分析純，北京英力科技發(fā)展有限公司；磷酸二氫銨，分析純，天津科密歐化學(xué)試劑有限公司。

２．２      ＨＤＧＥ／ＳｉＯ２復(fù)合材料的制備

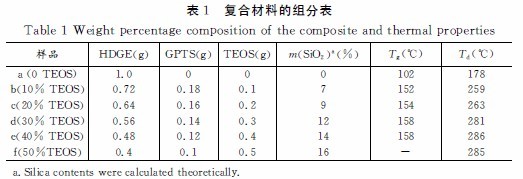

取一定量的ＨＤＧＥ、ＧＰＴＳ（２０％）、ＰＩ－４３２（３％）和ＴＥＯＳ（質(zhì)量分?jǐn)?shù)為０、１０％、２０％、３０％、４０％和５０％）放入燒杯中，攪拌均勻后得到無(wú)色透明溶液。其具體比例如表１所示。隨后，將此溶液放入紫外光固化機(jī)內(nèi)固化２ｍｉｎ，然后將其置于１００℃干燥箱內(nèi)保溫４ｈ，并利用磷酸二氫銨飽和鹽溶液控制箱內(nèi)相對(duì)濕度，使其穩(wěn)定在９５％～９８％，有利于復(fù)合材料中無(wú)機(jī)前驅(qū)體水解縮合反應(yīng)繼續(xù)進(jìn)行。

２．３　測(cè)試與表征

采用ＳＴＡ－４９９Ｃ型綜合熱分析儀完成固化產(chǎn)物的熱重分析，Ｎ２氣氛，升溫速率為１０℃／ｍｉｎ；采用美國(guó)ＴＡ公司的ＴＡ　Ｑ１００型儀器確定復(fù)合材料的玻璃化轉(zhuǎn)變溫度，Ｎ２氣氛，升溫速率１０℃／ｍｉｎ；廣角Ｘ射線衍射分析（ＸＲＤ）：采用Ｘ’Ｐｅｒｔ　ＰＲＯ型儀器測(cè)試，以Ｃｕ　Ｋα作為輻射源（３５ｋＶ 和６０ｍＡ），掃描范圍２θ為３～８０°；電子能譜（ＸＰＳ）由ＸＳＡＭ　８００型儀器測(cè)得；采用Ｐｅｒｋｉｎ－Ｅｌｍｅｒ　Ｌａｍｂｄａ　１２型紫外－可見分光光譜儀，測(cè)定化合物的紫外吸收譜圖，掃描范圍為２００～８００ｎｍ，掃描速率為１２０ｎｍ／ｍｉｎ，掃描間隔為２ｎｍ。



３　結(jié)果與討論

３．１　陽(yáng)離子光固化和ＴＥＯＳ水解縮合機(jī)理

按照Ｃｒｉｖｅｌｌｏ［９］提出的光解機(jī)理，三芳基六氟磷酸硫鎓鹽在吸收一定波長(zhǎng)紫外光后按下式分解：

式中，Ｒ—Ｈ 為含活潑氫的化合物。光解產(chǎn)生的Ｈ＋ＰＦ６－ 為活潑性強(qiáng)的路易斯酸，很容易解離出Ｈ＋，從而引發(fā)環(huán)氧預(yù)聚物進(jìn)行陽(yáng)離子開環(huán)聚合，最終交聯(lián)成體型高聚物。同時(shí)，Ｈ＋ 還能催化體系中ＴＥＯＳ經(jīng)水解、縮聚所生成的Ｓｉ—Ｏ—Ｓｉ無(wú)機(jī)相［１０］，其反應(yīng)過(guò)程如下所示：

３．２　ＸＲＤ分析

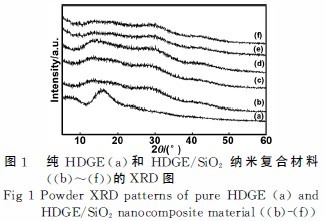

圖１為純ＨＤＧＥ與ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料的ＸＲＤ圖譜。從圖１可以看出，純ＨＤＧＥ與ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料在２θ＝１５°附近存在低而寬的衍射峰，為非晶態(tài)的ＨＤＧＥ特征峰；ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料在２θ＝２５°附近存在低而寬的衍射峰，是Ｓｉ—Ｏ—Ｓｉ的特征峰，而純ＨＤＧＥ沒(méi)有出現(xiàn)。所以可以認(rèn)為，本文所制備的ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料中，反應(yīng)產(chǎn)物充分發(fā)生了反應(yīng)，反應(yīng)生成的ＳｉＯ２很好地分散到ＨＤＧＥ聚合物網(wǎng)絡(luò)中，ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料為無(wú)定形非晶態(tài)［１１］。

３．３　ＸＰＳ分析

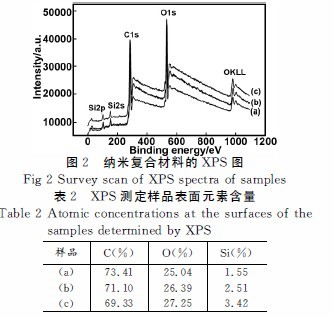

電子能譜是直接研究材料的表面結(jié)構(gòu)。圖２為納米復(fù)合材料（ａ）～（ｃ）的ＸＰＳ全譜圖，材料表面元素的含量在表２中可以看到。通過(guò)圖２和表２可以看出材料表面含有Ｃ、Ｓｉ和Ｏ　３種元素，其中Ｃ元素含量最高，而Ｓｉ元素含量很少，由此可以得出納米ＳｉＯ２均勻地分散到復(fù)合材料中。

３．４　ＤＳＣ測(cè)試分析

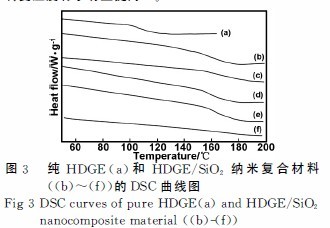

聚合物的玻璃化溫度是聚合物分子鏈中鏈段開始運(yùn)動(dòng)或開始凍結(jié)時(shí)溫度，是表征聚合物熱性能的重要指標(biāo)。圖３為純ＨＤＧＥ和ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料的差熱分析曲線。其詳細(xì)的ＤＳＣ測(cè)試結(jié)果見表１所示。從圖３和表１可以看出，純ＨＤＧＥ玻璃化轉(zhuǎn)變溫度為１０２℃，隨著ＳｉＯ２含量的增加，復(fù)合材料的玻璃化轉(zhuǎn)變溫度逐漸升高。當(dāng)ＳｉＯ２的含量增加到１２％和１４％（質(zhì)量分?jǐn)?shù)）時(shí)，復(fù)合材料的玻璃化轉(zhuǎn)變溫度達(dá)到１５８℃，比純ＨＤＧＥ的玻璃化轉(zhuǎn)變溫度提高了５６℃。主要因?yàn)?/span>ＰＯＳＳ分子與聚合物大分子之間的作用起到了很重要的作用，ＳｉＯ２與ＨＤＧＥ通過(guò)化學(xué)鍵交聯(lián)起來(lái)，ＳｉＯ２的存在阻礙了ＨＤＧＥ主鏈的分子運(yùn)動(dòng)，并且其本身也具有剛性的“內(nèi)核”結(jié)構(gòu)，其特殊的Ｓｉ—Ｏ—Ｓｉ無(wú)機(jī)籠型骨架結(jié)構(gòu)，就像一個(gè)剛性球，對(duì)聚合物鏈段的運(yùn)動(dòng)具有阻礙作用，使鏈的柔性降低，從而導(dǎo)致玻璃化轉(zhuǎn)變溫度有了明顯提高［７］。

３．５　熱重分析

評(píng)價(jià)聚合物的耐熱性，可采用熱重法，即在程序控溫下，測(cè)定物質(zhì)質(zhì)量與溫度的函數(shù)關(guān)系（熱分解曲線），從而可了解被測(cè)物質(zhì)的耐熱性。圖４為純ＨＤＧＥ和不同ＳｉＯ２含量的ＨＤＧＥ 納米復(fù)合材料的熱失重曲線。通過(guò)對(duì)純ＨＤＧＥ和ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料的熱失重曲線對(duì)比可以看出，純ＨＤＧＥ的初始分解溫度為２００℃，而ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料的初始分解溫度均＞２５０℃。由此可見ＳｉＯ２的生成使材料的分解溫度有明顯提高，主要的原因是［５］：在復(fù)合體系中形成了致密的納米無(wú)機(jī)Ｓｉ—Ｏ—Ｓｉ網(wǎng)絡(luò)結(jié)構(gòu)，Ｓｉ—Ｏ 的鍵能比Ｃ—Ｃ、Ｃ—Ｏ 的鍵能高得多，從而使得復(fù)合材料的分解溫度迅速提高。

　通過(guò)ＤＳＣ和ＴＧＡ 測(cè)試分析，可以發(fā)現(xiàn)，ＳｉＯ２的生成對(duì)材料的熱性能有明顯提高。

３．６　透光率分析

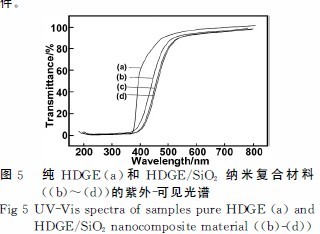

圖５是純ＨＤＧＥ和ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料的紫外光譜圖。由圖５可知，復(fù)合材料表現(xiàn)出良好的透光性，ＳｉＯ２的引入并沒(méi)有對(duì)ＨＤＧＥ材料在紫外區(qū)域的透明性能產(chǎn)生大的影響，尤其在近可見光區(qū)域的透光率均在８５％以上，并且隨著ＳｉＯ２含量的升高透光率下降。復(fù)合材料的網(wǎng)絡(luò)結(jié)構(gòu)相對(duì)比較均勻，不存在大區(qū)域的粒子堆積，小于可見光波長(zhǎng)（５００～７００ｎｍ），因此復(fù)合材料在可見光區(qū)具有較高的透明性。紫外區(qū)域內(nèi)ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料對(duì)紫外光有一定的吸收，并且隨著ＳｉＯ２含量的增加吸收略有增強(qiáng)。以上結(jié)果表明ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料均具有良好的光學(xué)透明性，說(shuō)明ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料大分子鏈之間均具有良好的相容性，為含ＳｉＯ２的ＨＤＧＥ／ＳｉＯ２納米復(fù)合材料在光學(xué)等更多領(lǐng)域的廣泛應(yīng)用創(chuàng)造了條件。

４　結(jié)　論

以正硅酸乙酯為無(wú)機(jī)前驅(qū)體，γ－縮水甘油醚氧基丙基三甲氧基硅烷為偶聯(lián)劑，１，６－己二醇二縮水甘油醚為反應(yīng)單體，三芳基六氟磷酸硫鎓鹽為光引發(fā)劑，在紫外光作用下，１，６－己二醇二縮水甘油醚發(fā)生環(huán)氧開環(huán)聚合，同時(shí)光解產(chǎn)生的強(qiáng)質(zhì)子酸催化烷氧基硅烷水解縮合原位生成納米ＳｉＯ２。復(fù)合材料的玻璃化轉(zhuǎn)變溫度和熱分解溫度相對(duì)于純１，６－己二醇二縮水甘油醚固化物有了很大程度的提高而且其光透過(guò)率較好。由此方法制備的環(huán)氧／ＳｉＯ２復(fù)合材料可望用于紫外光固化涂料及膠粘劑等特殊領(lǐng)域。

參考文獻(xiàn)：

［１］　金養(yǎng)智．光固化材料———性能及應(yīng)用手冊(cè)［Ｍ］．北京：化學(xué)工業(yè)出版社，２０１０．１－５．

［２］　任洪波，張　林，鄧龍江．雜化溶膠改性紫外光固化膠粘劑的研究［Ｊ］．強(qiáng)激光與粒子束，２００５，１６（８）：１０１３－１０１６．

［３］　Ｃｈｏ　Ｊ　Ｄ，Ｈｏｎｇ　Ｊ　Ｗ．ＵＶ－ｉｎｉｔｉａｔｅｄ　ｆｒｅｅ　ｒａｄｉｃａｌ　ａｎｄ　ｃａｔｉｏｎｉｃｐｈｏｔｏｐｏｌｙｍｅｒｉｚａｔｉｏｎｓ　ｏｆ　ａｃｒｙｌａｔｅ／ｅｐｏｘｉｄｅ　ａｎｄ　ａｃｒｙｌａｔｅ／ｖｉｎｙｌ　ｅｔｈｅｒ　ｈｙｂｒｉｄ　ｓｙｓｔｅｍｓ　ｗｉｔｈ　ａｎｄ　ｗｉｔｈ　ｐｈｏｔｏｓｅｎｓｉｔｉｚｅｒ［Ｊ］．Ｊｏｕｒｎａｌ　ｏｆ　Ａｐｐｌｉｅｄ　Ｐｏｌｙｍｅｒ　Ｓｃｉｅｎｃｅ，２００４，９３（３）：１４７３－１４８３．

［４］　Ｃｈｅｎ　Ｚ　Ｇ，Ｗｅｂｓｔｅｒ　Ｄ　Ｃ．Ｓｔｕｄｙ　ｏｆ　ｔｈｅ　ｅｆｆｅｃｔ　ｏｆ　ｈｙｐｅｒｂｒａｎｃｈｅｄ　ｐｏｌｙｏｌｓ　ｏｎ　ｃａｔｉｏｎｉｃ　ＵＶ　ｃｕｒａｂｌｅ　ｃｏａｔｉｎｇ　ｐｒｏｐｅｒｔｉｅｓ［Ｊ］．Ｐｏｌｙｍｅｒ　Ｉｎｔｅｒｎａｔｉｏｎａｌ，２００７，５６（６）：７５４－７６３．

［５］　Ａｍｅｒｉｏ　Ｅ，Ｓａｎｇｅｒｍａｎｏ　Ｍ，Ｍａｌｕｃｅｌｌｉ　Ｇ，ｅｔ　ａｌ．Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　ｈｙｂｒｉｄ　ｎａｎｏｃｏｍｐｏｓｉｔｅ　ｃｏａｔｉｎｇｓ ｂｙ　ｐｈｏｔｏｐｏｌｙｍｅｒｉｚａｔｉｏｎ　ａｎｄ　ｓｏｌ－ｇｅｌ　ｐｒｏｃｅｓｓ［Ｊ］．Ｐｏｌｙｍｅｒ，２００５，４６（２５）：１１２４１－１１２４６

［６］　Ｃｈｅｍｔｏｂ　Ａ，Ｖｅｒｓａｃｅ　Ｄ　Ｌ，Ｂｅｌｏｎ　Ｃ，ｅｔ　ａｌ．Ｃｏｎｃｏｍｉｔａｎｔ ｏｒｇａｎｉｃ－ｉｎｏｒｇａｎｉｃ　ＵＶ－ｃｕｒｉｎｇ　ｃａｔａｌｙｚｅｄ　ｂｙ　ｐｈｏｔｏａｃｉｄｓ［Ｊ］．Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ，２００８，４１（２０）：７３９０－７３９８．

［７］　Ｂｅｌｏｎ　Ｃ，Ｃｈｅｍｔｏｂ　Ａ，Ｃｒｏｕｔｘé－Ｂａｒｇｈｏｒｎ　Ｃ，ｅｔ　ａｌ．Ｎａｎｏｃｏｍｐｏｓｉｔｅ　ｃｏａｔｉｎｇｓ　ｖｉａ　ｓｉｍｕｌｔａｎｅｏｕｓ　ｏｒｇａｎｉｃ－ｉｎｏｒｇａｎｉｃ ｐｈｏｔｏ－ｉｎｄｕｃｅｄ　ｐｏｌｙｍｅｒｉｚａｔｉｏｎ：ｓｙｎｔｈｅｓｉｓ，ｓｔｒｕｃｔｕｒａｌ　ｉｎｖｅｓｔｉｇａｔｉｏｎ　ａｎｄ　ｍｅｃｈａｎｉｃａｌ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ［Ｊ］．ＰｏｌｙｍＩｎｔ，２０１０，５９（８）：１１７５－１１８６．

［８］　沈　雁，楊文彬，李銀濤，等．紫外光固化陽(yáng)離子復(fù)合膠粘劑的制備與表征［Ｊ］．強(qiáng)激光與粒子束，２０１１，２３（４）：９９１-９９４．

［９］　彭長(zhǎng)征，佘湘平，佘萬(wàn)能．三芳基硫鎓六氟銻酸鹽引發(fā)環(huán)氧樹脂陽(yáng)離子光固化的研究［Ｊ］．功能高分子學(xué)報(bào)，１９９７，１０（３）：３９３－３９８．

［１０］　余錫賓，吳　虹．正硅酸乙酯的水解、縮合過(guò)程研究［Ｊ］．無(wú)機(jī)材料學(xué)報(bào)，１９９６，１１（４）：７０３－７０７．［１１］　Ｌｕ　Ｓｈａｏｒｏｎｇ，Ｃｈｕｎ　Ｗｅｉ，Ｙｕ　Ｊｉｎｈｏｎｇ，ｅｔ　ａｌ．Ｐｒｅｐａｒａｔｉｏｎ ａｎｄ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　ｍｅｓｏｐｏｒｏｕｓ　ＳｉＯ２－ＴｉＯ２／ｅｐｏｘｙ ｒｅｓｉｎ　ｈｙｂｒｉｄ　ｍａｔｅｒｉａｌｓ［Ｊ］．Ｐｏｌｙｍｅｒ，２００８，１０９（４）：２０９５－２１０２．
