海因環氧樹脂/ DDS 體系的制備與性能

李 玲, 田晉麗

( 中北大學材料科學與工程學院, 山西太原030051)

摘要: 合成了海因環氧樹脂, 采用紅外光譜和核磁共振進行了表征, 制備了海因環氧樹脂/ 二氨基二苯砜( DDS) 體系, 研究了海因環氧樹脂/ DDS 體系的固化反應特性及固化物的性能。結果表明, 樹脂體系在100℃ ～296 ℃有一放熱峰, 峰值溫度為197℃  , 140 ℃的凝膠時間長于42 min, 在180 ℃下僅8 min; 樹脂澆鑄體的氧指數為26.6, 彎曲強度為111M Pa, 彎曲模量為4.14 GPa, 沖擊強度為14. 8 kJ/ m2。

關鍵詞: 海因環氧樹脂; 合成; 氧指數

    隨著科技的發展, 新型環氧樹脂的[ 1~ 5] 合成是環氧樹脂發展的􀀁 熱點􀀁領域之一。海因環氧樹脂是含有五元二氮雜環的新型環氧樹脂, 具有優異的力學性能和熱穩定性及良好工藝性能。又有非苯環的氮雜環結構, 不易燃, 有極好的耐候性和電絕緣性能, 尤其是在高電壓和超電壓下具有優良的耐電弧性和抗漏電痕跡性。Abermeier J H 專利報道了含有不同官能團的三縮水甘油基海因環氧樹脂, 其環氧值最高達0.62。目前美國、日本和一些歐洲國家有商品化供應。但國內這方面的研究較少。馬承銀[ 6] 報道了一種水溶性海因環氧樹脂的合成方法, 海因環氧樹脂的環氧值僅為0.21, 僅用于玻璃纖維浸潤劑、染料固色劑、紡織品和紙張的抗皺劑等。有關高環氧值海因環氧樹脂的合成及其固化物的研究相對較少, 本文合成了高環氧值海因環氧樹脂, 用二氨基二苯基砜( DDS) 作固化劑, 研究其性能。為海因環氧樹脂的應用提供一定的基礎數據。

1 實驗部分

1. 1  原料

  環氧氯丙烷: 北京中聯化工試劑廠; 5, 5’-二甲基海因: 工業品; 氫氧化鈉: 分析純, 北京化工廠; 丙酮: 分析純, 天津市化學試劑一廠; 二氯乙烷: 分析純, 天津市化學試劑一廠; 乙醇: 分析純, 異丙醇: 分析純, 天津市化學試劑三廠; 甲苯: 分析純, 北京化工廠; 二氨基二苯砜: 上海三愛思試劑有限公司。

1. 2  海因環氧樹脂的合成

  在裝有回流冷凝管、攪拌器、溫度計及通氮的四頸瓶中加入5, 5’-二甲基海因12.8 g, 環氧氯丙烷20 g,三乙胺0.15 g, 加入異丙醇, 加熱回流狀態, 保持3 h-5 h 后, 在0.5 h~ 1 h 內加入8 g NaOH, 生成縮水甘油胺型環氧樹脂; 過濾除去氯化鈉, 減壓蒸餾除去異丙醇, 樣品在80 ℃~ 100 ℃ 干燥3 h~ 5 h, 得到海因環氧樹脂。

1. 3  海因環氧樹脂的表征

1. 3. 1  紅外光譜分析( FT-IR) : 美國NICOLET-20SXB 傅立葉紅外光譜儀, 溴化鉀壓片。

1. 3. 2  核磁共振分析( 1H-NMR ) : JEOLJNMPMX60SI核磁共振氫譜儀。溶劑為氘代丙酮, 內標為T MS。

1. 3. 3  其它性能表征: 環氧值的測試標準為GB 1677- 81; 環氧樹脂黏度的測定按標準GB 12007. 4- 89進行; 氯含量的測定按化工部標準HG 2- 741- 72 測定。

1. 4  海因環氧樹脂/ DDS 體系的制備與性能測試

1. 4. 1  海因環氧樹脂/ DDS 未固化體系的制備: 將1. 2 節得到的海因環氧樹脂與一定量的DDS 固化劑混合均勻, 得到海因環氧樹脂/ DDS 體系, 備用。

1. 4. 2  未固化樹脂的性能測試: 凝膠化時間的測定:

小刀法, 5 g 在一定溫度下, 置于電熱板上, 加熱熔融,記錄從熔融到拔不出絲的時間。DSC 分析: 用NETSCH Thermal Analyzer 型熱分析儀, 在氮氣氣氛中, 測試海因環氧樹脂/ DDS 體系玻璃化轉變溫度, 升溫速率為10 ℃ / min。

1. 5  固化樹脂的制備及性能測試
1. 5. 1  固化樹脂的制備: 將海因環氧樹脂和DDS 混合熔融, 倒入模具中, 按工藝140 ℃ / 2h+ 160 ℃ / 2h+180 ℃ / 2h 固化。自然冷卻到室溫, 裁成所需試樣備用。

1. 5. 2  固化樹脂的性能測試: 用XJU - 22 懸臂梁沖擊試驗機, 按GB/ T2571- 1995 標準測沖擊強度。在SL-10000N 機械式拉力試驗機上, 按GB/ T2570 -1995 標準測彎曲強度和彎曲模量。在HC-2 型氧指數儀, 參照GB8924- 88 測定固化物的極限氧指數。

2  結果與討論

2. 1  海因環氧樹脂的合成與表征

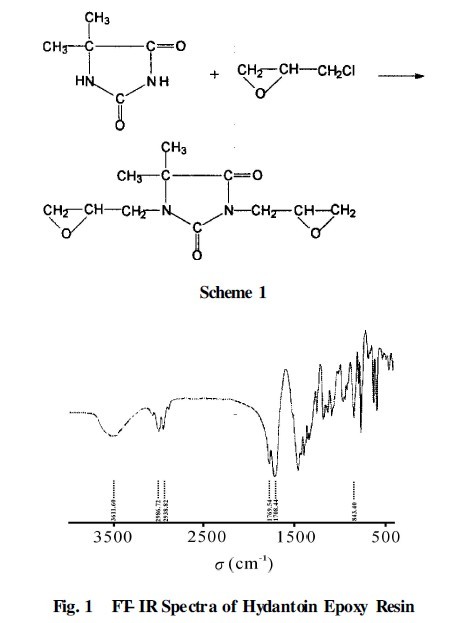

海因環氧樹脂的反應方程式如Scheme 1.

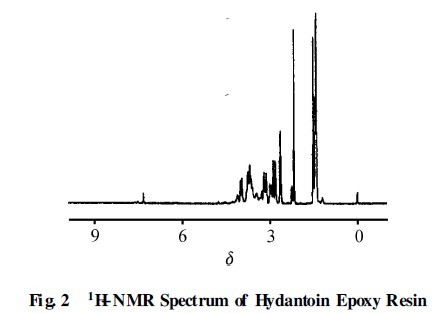

Fig . 1 是海因環氧樹脂的紅外譜圖, 由紅外譜圖可以看出, 在3500 cm- 1處可能是合成過程中少量環氧基團開環形成的- OH的振動吸收峰, 1769 cm- 1和1708 cm- 1 處為海因環上羰基的雙峰, 2985 cm- 1 和2938 cm- 1 處分別為海因環上甲基的伸縮振動峰, 849cm- 1是中等強度的環氧基團特征峰, 可以推斷合成了海因環氧樹脂。Fig. 2 是海因環氧樹脂的1H-NMR 譜圖, 化學位移( δ) 為2.60~ 2.98 對應環氧環上的CH2 鍵, δ為3. 12 對應環氧環上的CH 鍵, δ為3.55~ 3.87 是與N 相連的CH2 鍵, δ為1. 515 對應海因環上兩個- CH3上的H吸收峰, 在δ為5.5 以上未發現有NH 的H 吸收峰。

海因環氧樹脂的環氧值為6.5 mol/ 1000 g; 無機氯含量為0.00673 mol/ 1000 g; 有機氯含量為0.274mol/ 1000 g。25 ℃時黏度為6.9Pa.s�？扇苡诒�酮、氯仿、苯、乙醇等溶劑。

2. 2  海因環氧樹脂/ DDS 體系的反應性

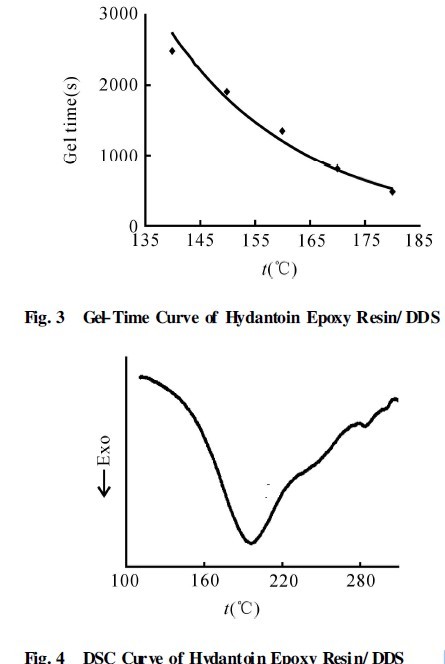

海因環氧樹脂/ DDS 體系的反應性可以由一定溫度下的凝膠時間和DSC 分析來表征。Fig. 3 是海因環氧樹脂/ DDS 體系凝膠時間曲線, 從圖中可以看出, 低溫( T < 140 ℃ ) 下凝膠時間長于42 min, 這說明樹脂在低溫下有良好的貯存穩定性; 隨著溫度的升高, 凝膠時間急劇下降, 在140 ℃ ~ 180 ℃ 范圍內反應速率對溫度較為敏感; 180℃ 的凝膠時間為8 min, 表明樹脂在高溫具有良好的反應性。

Fig . 4 是海因環氧樹脂/ DDS 體系的DSC 曲線。當升溫速率為10 ℃ / min 時, 在100 ℃~ 307℃ 范圍內有一個寬而平的放熱峰, 峰值溫度為197 ℃ , 是體系的主要反應, 是決定該體系交聯的主要結構。此外, 由圖可以看出, 升溫速率影響DSC 曲線, 升溫速率較低時, DSC 放熱峰寬, 放熱峰峰值溫度較低; 升溫速率較高時, DSC 放熱峰窄, 放熱峰峰值溫度較高。

2. 3  海因環氧樹脂/ DDS 體系固化物的性能

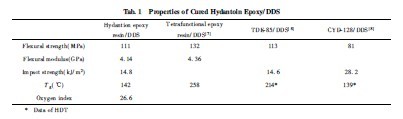

   海因環氧樹脂/ DDS 體系的固化反應為加成反應, 固化時無低分子物放出, 形成的固化物密實, 使得固化樹脂具有優良的力學性能和耐熱性。Tab. 2 是海因環氧樹脂/ DDS 固化體系的性能數據, 由于海因環氧樹脂固化物的報道較少, Tab. 1 中同時還列出了T DE-85/ DDS 體系、CYD-128/ DDS 體系和多官能環氧/ DDS 體系的數據, 從中可以看出, 海因環氧樹脂/ DDS體系的強度高于雙酚A 型環氧樹脂, 韌性較雙酚A 型環氧樹脂的低。海因環氧樹脂/ DDS 體系力學性能和耐熱性與TDE-85/ DDS 體系相當; 彎曲模量與多官能環氧/ DDS 體系相近; 說明海因環氧樹脂與其他環氧樹脂一樣可用于復合材料的基體樹脂。

3  結論

( 1) 合成了海因環氧樹脂, 環氧值為6.5 mol/ 1000g ; 無機氯含量為: 0􀀁00673 mol/ 1000 g; 有機氯含量為0.274 mol/ 1000 g; 25 ℃時黏度為6.9 Pa.s。可溶于丙酮、氯仿、苯、乙醇等溶劑。

(2) 海因環氧樹脂/ DDS 體系的活化能為70.6kJ/ mol, 反應級數為0.92, 頻率因子A 為5.29X10⁸s- 1。

( 3) 固化物具有良好的性能, 彎曲強度為111MPa, 彎曲模量為4.14 GPa, 沖擊強度為14.8 kJ/ m2;氧指數為26.6。

參考文獻:

[ 1]  徐偉箭, 周曉, 夏新年. 新型含氮阻燃環氧樹脂的合成與性能[ J] . 湖南大學學報: 自然科學版, 2006, 33( 4) : 72-75.Xu W J, Zhou X, Xia X N. Synth esis and charact erizat ion of a novel

nit rogen-cont aining flame ret ardant epoxy resin[ J] . Journal of HunanUniversit y: Natural S ciences, 2006, 33( 4) : 72- 75.

[ 2]  L iu W B, Qiu Q H, Wang J , et al . Curing kinetics and properties of epoxy resin-fluorenyl diamine systems [ J] . Polymer, 2008, ( 49 ) : 4399-4405.

[ 3] Mercado L A, Galia M , Reina J A. S i-l icon-cont aining flame retardant epoxy resins: synthesis , characterization and properties[ J ] .Polym. Degrad. St ab. , 2006, ( 91) : 2588-2594.

[ 4] 􀀁 Hergenrother P M, T hompson C M, Smith Jr J G. Flame retardantaircraft epoxy resins containing phosphorus [ J ] . Polymer, 2005,( 46) : 5012-5024.

[ 5 ] 􀀁 Liu R, Wang X D. Synthesis, characterization, thermal properties and f lame retardancy of a novel nonflamable phosphazene-based epoxy resin[ J] . Polym. Degrad. S tab. , 2009, 94: 617- 624.

[ 6] 􀀁 馬承銀. 水溶性海因環氧樹脂合成方法: 中國, 101307131A[ P] . 2008- 11-19.

[ 7] 􀀁 烏云其其格. 多官能環氧/ DDS 體系性能研究[ J ] . 工程塑料應用, 2002, 30( 4) : 8-10.

Wuyun Qiqige. Study on the propert y of t et rafunct ional epoxy/ DDS system[ J] . Engineering Plastics Application, 2002, 30( 4) : 8-10.

[ 8] 􀀁 鄭亞萍, 寧榮昌, 喬生儒. TDE-85/ DDS 體系性能研究[ J ] . 玻璃鋼/ 復合材料, 1999, ( 6) : 9-12.Zheng Y P, Ning C R, Qiao S R. Study on T DE-85/ DDS resinmatrix [ J] . Fiber Reinf orced Plast ics/ Composit es, 1999, ( 6) : 9- 12.
