填充銀納米線自修復型導電膠
陶 宇１，２，吳海平１，楊振國２
（１．常州大學材料科學與工程學院，常州２１３１６４；２．復旦大學材料科學系，上海２００４３３）
摘 要：采用乳液聚合法制備了殼為聚苯乙烯，核為分散有銀納米線的聚硫醇與二乙基苯胺（ＤＭＢＡ）的混合物的核殼結構納米粒子．將這些納米粒子分散在填充有銀納米線的各項同性導電膠（ＩＣＡ）膠體中，在外界作用力下，這些納米核殼結構粒子自動破裂，聚硫醇與ＤＭＢＡ的混合物與膠體中過量的環氧基團快速反應，自動修復受外力破壞產生的膠體微裂紋，同時核殼結構粒子中的銀納米線均勻分散在修復處，起到對導電網絡的修復作用．研究了核殼結構粒子的填充量對導電膠力學及電學修復效果的影響．并對修復機理進行了闡述．
關鍵詞：自修復；導電膠；電學性能；力學性能
中圖分類號：ＴＢ�。常常薄 ∥墨I(xiàn)標志碼：Ａ
導電膠作為Ｓｎ－Ｐｂ電子封裝材料的替代品，使用越來越廣泛．隨著導電膠在微電子封裝行業中的廣泛使用，其使用壽命及安全性，穩定性逐漸成為研究者們關注的焦點，采用導電膠粘結的微電子器件在受到外部沖擊力的情況下，在導電膠的內部會產生微裂紋，而裂紋的擴展又會造成膠體的整體失效，從而帶來安全隱患問題［１－３］．微膠囊自修復技術是近年來發展起來應用于復合材料內部裂紋修復的一種手段．其主要機理就是通過在復合材料制備過程中將微膠囊埋入復合材料中實現的，當材料在使用過程中產生微裂紋后，裂紋的擴展撕裂預埋入的膠囊，釋放出膠囊核中的自修復劑，自修復劑在裂紋表面與促進劑發生聚合反應，粘結裂紋阻止裂紋進一步擴展而實現自修復［４－６］．填埋式微膠囊自修復技術自２００１年在Ｎａｔｕｒｅ雜志上報道之后，對自修復技術中膠囊的體系及種類進行了各種相關研究報道［７］．目前微膠囊的自修復技術僅僅限于在混凝土等結構復合材料行業的應用，本研究中將微膠囊自修復技術應用于對耐沖擊性能要求也較高的導電膠的制備中，采用對導電膠電學信號的探測來了解微膠囊的自修復機理及修復效率．
１ 材料與方法
１．１ 銀納米線的制備工藝
銀納米線的制備工藝見參考文獻［８］，具體如下：將ＡｇＮＯ３、聚乙烯吡咯烷酮（ＰＶＰ，Ｋ３０，（Ｃ６Ｈ９ＮＯ）ｎ）混合加入一定量的乙二醇中，經超聲攪拌使之均勻溶解．加入一定質量的ＮａＣｌ，繼續超聲攪拌，得到乳白色溶液，即為制備不同銀納米材料的先驅體．將制備得到的懸濁液放入微波反應器（輸出功率為８００Ｗ）中微波處理．待反應結束后將溶液取出常溫冷卻，加入３倍體積的丙酮洗滌，再經離心機分離（轉速為５ ０００ｒ／ｍｉｎ，ｔ＝２０ｍｉｎ）．分離后的下層固體物再用去離子水洗滌２次后干燥，得到銀納米線粉體．銀納米線表征采用掃描電鏡（ＳＥＭ）進行，樣品的制備是將含有銀納米線的甲苯溶液滴于鋁質樣品臺上，待溶劑揮發后進行觀察，ＴＥＭ表征在ＦＥＳＥＭ�。玻担吧线M(jìn)行．
１．２ 聚苯乙烯（ＰＳ）－混合有銀納米線聚硫醇ＤＭＢＡ核殼結構微膠囊的制備
將干燥好的２０ｇ銀納米線混合于５ｇ（有１０％的ＤＭＢＡ）聚硫醇體系中，采用超聲處理使其混合均勻，獲得銀灰色懸浮液．然后將懸浮液轉移到裝有電動攪拌器，冷凝管，Ｎ２管的四口燒瓶中，將上述裝置置于恒溫水槽中，攪拌下依次加入２ｇ引發劑（ＫＰＳ）和２０ｇ苯乙烯，在Ｎ２氣氛下升溫至７０℃，保持?jǐn)嚢杷俾蕿椋常埃埃颍恚椋�，反�?yīng)５ｈ后，在攪拌狀態下自然冷卻到室溫出料，即得到核殼結構復合膠乳．將膠乳采用ＮａＣｌ水溶液破乳后離心，去掉上層溶液，然后采用去離子水和無水乙醇洗滌下層固體，離心，真空干燥后得到粉體．粉體的表征在ＦＥＳＥＭ２５０上進行．
１．３ 自修復型導電膠的制備
自修復型導電膠中膠體配方如下：雙酚Ｆ環氧樹脂ＤＥＲ３５４（ＤＯＷ�。茫瑁澹恚椋悖幔欤保玻�，韌性改性環氧樹脂ＭＸ１２５（ＫＡＮＥＫＡ公司）１２ｇ，磷化環氧樹脂ＡＤＥＫＡ�。牛校矗梗保埃危ǎ粒模耍牛耍凉荆玻�，三官能團環氧樹脂ＨＥＮＳＭＡＮ�。模伲裕ǎ龋牛危樱停粒喂荆保福纾瑲庀喽趸瑁裕樱罚玻埃ǎ茫粒拢希怨荆埃矗纾p氰胺固化劑ＯＭＩＣＵＲＥ ＤＤＡ５（南亞樹脂公司）３．６ｇ，固化促進劑ＨＲ４１１０（常州合潤新材料）０．０４ｇ．在這個膠體樹脂配方中，環氧基團的含量與活潑氫的含量之比為１．１８∶１，環氧基團過量，在固化反應發生以后還有少許環氧基團會殘留在膠體中，這部分環氧基團會與核中自修復劑反應從而對微裂紋起到修復作用．同時，環氧基團的微過量不會對固化后導電膠的電學及力學性能產生明顯影響．
自修復型導電膠的制備：將９ｇ銀納米線、０．５８ｇ核殼結構微膠囊自修復粉體、５ｇ混合好的膠體在Ｓｐｅｅｄｍｉｘｅｒ中進行混合，混合速率２�。埃埃埃颍恚椋睿瑫r(shí)間２０ｓ．調節自修復型核殼結構粉體的含量得到填埋不同含量的樣品．
測試樣品的準備：在１塊長９０ｍｍ，寬１２．７ｍｍ，厚度為４．２ｍｍ的復合材料基板上涂覆上厚度為１ｍｍ，長度為４５ｍｍ，寬度為１２．７ｍｍ 的導電膠帶，膠層中埋入４根導線作測試電壓和電流使用．然后在表面蓋上一層聚四氟乙烯片保持表面的平整．固化在真空烘箱中進行，固化條件８０℃，２ｈ．采用的復合材料基板為環氧樹脂基底，拉伸強度為５７ＭＰａ，三點彎曲強度８０ＭＰａ，楊氏模量２ＧＰａ，伸長率為６％，強度遠遠大于導電膠層的強度，保證破壞微裂紋首先產生于導電膠體內部．三點彎曲測試在ＺＷＩＣＫ ５４萬能試驗機上進行，樣品的放置如圖１所示，壓縮速率為０．０１ｍｍ／ｍｉｎ，室溫下進行．導電膠的實時電學性能測試采用四電極測試原理，如圖１所示，通過從導電膠內部引出的四根導線分別測試導電膠的電壓（Ｕ）和電流（Ｉ），然后計算體積電阻率．具體計算如下：ρ＝ＵＳ／ＩＬ，其中ρ為導電膠體積電阻率，Ｕ 為檢測到的電壓，Ｉ為檢測到的電流，Ｓ 為導電膠樣品的截面積，Ｌ 為兩根電壓測試線之間的距離．
２ 實驗結果及分析
２．１ 銀納米線及核殼結構粒子的表征
圖２（ａ）顯示的是微波輔助乙二醇還原法制備的銀納米線的掃描電鏡照片，從圖２中可以看出，納米線的純度較高，基本沒有納米粒子或是其他形貌納米銀材料形成，納米線的長度在３～４μｍ左右，直徑在１０～２０ｎｍ，納米線的長徑比在１５０～２００．關于乙二醇還原法制備銀納米線文獻中早有報道［８］，通過調節反應中ＮａＣｌ的用量，可以制備出不同長徑比的銀納米材料．、
采用乳液聚合法原位生成ＰＳ－銀納米線／ＤＭＢＡ／聚硫醇核殼結構微膠囊的ＳＥＭ照片如圖２（ｂ）所示，圖２中可以看出微膠囊的直徑在５００ｎｍ左右，粒徑均一，分散較好．其中插圖顯示的是一個破損的微膠囊的照片，其中可以明顯看出微膠囊的壁厚在６０ｎｍ左右．微膠囊的壁厚的選擇對制備填充型自修復導電膠是很重要的［９－１１］，壁厚太小，在制備導電膠的過程中有可能發生破損，從而對后面的自修復功能產生影響；壁厚太大，當微裂紋產生時不足以破壞微膠囊，從而也不會產生自修復效果．本研究中采用的乳液法在文獻中已經有詳細介紹［１２］，通過控制聚合時間以及先驅體的用量，可以很好地控制微膠囊的壁厚，通過研究不同制備條件下得到的微膠囊在自修復測試中的效果，最終選定６０ｎｍ左右壁厚的微膠囊是最適合本研究中采用的導電膠自修復體系的．一方面可以保證在導電膠制備過程中微膠囊不至于被損壞，另一方面可以保證外力作用下產生的微裂紋能很快破壞微膠囊的ＰＳ殼，從而使得里面包裹的自修復劑能夠順利釋放出來．圖２（ｃ）顯示的是微膠囊的示意圖，其中包裹的是銀納米線與聚硫醇以及ＤＭＢＡ的混合物，ＤＭＢＡ是起著催化聚硫醇與環氧樹脂反應的作用．銀納米線起修復破損處導電網絡的作用．
２．２ 自修復型導電膠的自修復效率測試

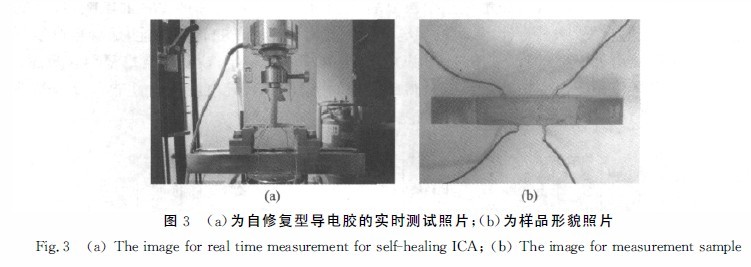

圖３（ａ）顯示的是自修復型導電膠的力學及電學性能實時測試照片，圖３（ｂ）顯示的是測試樣品的照片，從導電膠中引出的４條導線用來實時檢測導電膠中的電阻及電流，從而計算導電膠的體積電阻率．關于自修復型復合材料的測試方法，到目前為止沒有一個標準的方法，表征自修復劑的修復效率最直接的方法就是比較同一個樣品在修復前和修復后的強度，這就需要判斷在施加外力狀況下，什么時間點是微裂紋剛剛產生的時候．超過這個點，修復前施加的外力過大，產生的裂紋已經非常大，材料是難以再次修復；沒到這個時間點，修復前施加的外力過小，微裂紋還沒有產生，采用這個數據來說明修復效率就完全沒有意義．最近有文獻［１１］介紹采用在樣品的表面安裝聲學傳感器來控制測試時施加的外力，當聲音信號最強的時候認為是裂紋剛剛產生的時間點，這一方法也具有很大缺陷，因?yàn)楫?dāng)復合材料屬于柔性基材的時候，也許聲學信號就很難捕捉了．導電膠的導電是由于其中填充的導電填料在樹脂基體中形成導電網絡來實現的，在外力作用下產生的微裂紋對導電網絡的影響是非常大的，導電網絡破壞的直接反映就是導電膠的體積電阻率發生幾個數量級的變化．本研究中利用導電膠的體積電阻率依賴于微裂紋的產生這一關系，通過檢測導電膠體積電阻率變化的時間點來判斷基體材料中微裂紋產生的時間點，從而對自修復劑修復效果做出合理的判斷．

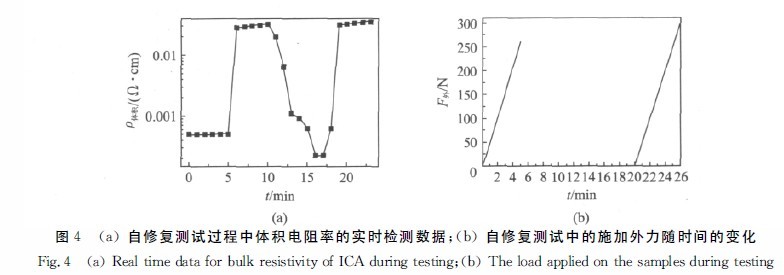

圖４（ａ）（見第２３４頁）顯示的是采用填充量為３％自修復劑導電膠在測試過程中產生的體積電阻率信號，外力施加的速率為０．０１ｍｍ／ｍｉｎ，從圖４中可以看出，當外力施加時間為５ｍｉｎ后，導電膠的體積電阻率從５．２×１０－４Ω·ｃｍ突然增加到２．８×１０－２Ω·ｃｍ，說明這時候?qū)щ娔z的導電網絡已經受到破壞，微裂紋已經產生，這時候?qū)щ娔z能承受的外力為２６０Ｎ，如圖４（ｂ）所示．由于微膠囊中自修復劑的釋放以及反應需要一定的時間，這時候?qū)⑼饨缡┘拥牧Τ烦畯模叮恚椋畹剑保埃恚椋钸@段時間內，導電膠的體積電阻率還在進一步上升，說明微裂紋還在不斷擴展，過了１０ｍｉｎ以后，導電膠的體積電阻率在接下來的５ｍｉｎ內急劇下降達到２．１×１０－４Ω·ｃｍ，比開始時導電膠的體積電阻率還低，說明這時候自修復過程已經起到明顯的效果，導電網絡在導電膠內部重新形成，如圖４（ａ）所示．當導電膠的體積電阻率趨于穩定后，再次施加外力，如圖４（ｂ）所示，這時候?qū)щ娔z能承受的外力增加到３００Ｎ，在這個力作用下，導電網絡再次損壞，導電膠的體積電阻率再次上升．本研究中由于填充的自修復劑的含量較低（低于５％），因此在第二個外力循環中導電膠的自修復效率大大下降，多循環外力作用下導電膠的自修復效率的研究正在進行中．
２．３ 自修復劑含量對導電膠自修復效率的影響

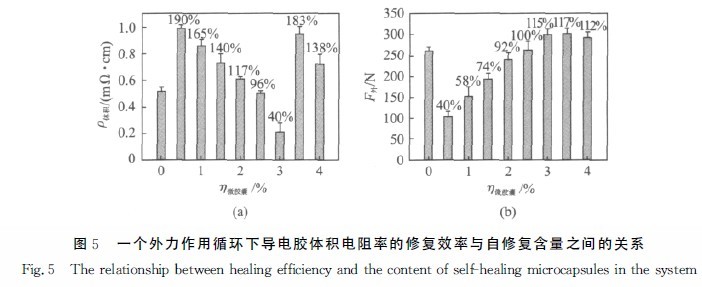

自修復劑在導電膠中的含量對修復效果會產生重要的影響．自修復劑含量越高，對材料的修復效果越明顯，同時高的自修復劑含量也可以用來制備具有多次修復能力的復合材料．但是過高以后對材料的本征性能也會產生一定的負面影響，如抗彎曲或是抗拉伸強度以及導電性等．自修復劑含量過低，在材料本體中過于分散，有可能導致當微裂紋到達自修劑表面時，材料已經受到破壞難以修復，因此在復合材料體系中對自修復含量的選擇是非常關鍵的．圖５顯示的是不同自修復含量的導電膠修復效率的對比圖．圖５（ａ）顯示的是經過１個施加力的循環以后導電膠的體積電阻率的變化．從圖５中可以看出，當自修復劑含量為０．５％時，修復以后導電膠的體積電阻率比修復以前增加了將近一倍．只有當自修復劑含量達到２.５％時，導電膠在經過修復以后的體積電阻率才能達到修復以前的水平．需要注意的是，當自修復劑含量達到３．５％～４％時，自修復后導電膠的體積電阻率比不添加任何自修復劑的樣品還要高，這主要是因?yàn)楫?dāng)自修復劑含量過高以后，相當于體系中導電填料含量的降低，導致導電膠在修復以前的體積電阻率過高，修復以后也難以回到不添加自修復樣品的水平．這說明少量自修復劑的添加（３％以下）對導電膠的電學性能是不會產生明顯影響的，但是超過這個量以后就會對本體的導電性產生負面影響，最佳的添加量與導電膠的滲濾閾值有關［１２］．圖５（ｂ）顯示的導電膠的在外力作用下的自修復性能，隨著自修復劑含量的增加，修復效果明顯增加，自修劑含量超過３％以后，修復效率趨于穩定，說明當自修復劑含量超過３％以后，第一個外力循環作用下產生的微裂紋能夠得到完全的修復．綜合導電膠電學性能以及力學性能方面的優勢，３％是本研究中導電膠體系的最佳自修復劑含量．
采用自制的銀納米線以及核殼結構自修復劑填充制備了自修復型各項同性導電膠，利用導電膠的體積電阻率隨著本體內微裂紋的產生而發生劇烈變化這一特征，設計了一種表征自修復劑修復效率的測試方法．分析了自修復劑含量對導電膠在外力作用下的自修復效果，當自修復劑含量達到３％時得到導電膠。
