納米填料對環氧樹脂基底部填充膠性能的影響
張 昕, 郭文利, 梁彤祥
(清華大學核能與新能源技術研究院,北京100084)
摘要:以納米SiO2 ,TiO2 ,Al2O3 ,ZnO 做為填料制備環氧樹脂基的底部填充膠,研究了納米填料對底部填充膠的吸水性、耐熱性以及剪切強度的影響。研究表明,添加少量納米SiO2 ,Al2O3 ,ZnO 顆�？梢愿纳铺畛淠z的吸水性能,其中加入3 %ZnO 納米顆粒填充膠的吸水率最低。納米填料的加入可以提高填充膠的剪切強度和耐熱性能。綜合考慮吸水性、耐熱
性和剪切強度指標,添加3 %的ZnO 顆�？梢灾苽涑鼍C合性能良好的底部填充膠。
關鍵詞:納米填料;環氧樹脂;吸水性;底部填充膠
中圖分類號: TB383 文獻標識碼:A 文章編號:100027555 (2009) 0120101203
在電子封裝的倒裝芯片中,芯片與基板加入底部填充膠可以提高其可靠性,降低由焊接點和基板熱膨脹系數差異帶來的界面應力[1 ] 。底部填充膠通常選用環氧樹脂體系為材料,它具有韌性高、耐腐蝕、粘性高以及絕緣等優良特點,但采用一般的固化體系對環氧樹脂固化后其產物的脆性高,易開裂,耐濕熱、抗沖擊性差。因此人們就通過基體改性、固化劑改性、引入填料等各種方法來提高底部填充膠的性能,以滿足實際應用的要求[2 ,3 ] 。由于無機納米粒子具有表面效應和界面作用,將其加入環氧樹脂固化體系之后,得到的產物在強度、韌性、耐熱性等方面有大幅度的提高,成為近期環氧樹脂改性研究的熱點[4 ] 。
底部填充膠的吸水性是非常重要的性能指標。吸水率高使得膠體產生內應力,降低其耐腐蝕性和絕緣性等[5 ] 。通常情況下納米填料表面均帶有大量羥基,在改善其它性能的同時,有可能引入吸水性增大的問題[6 ] 。因此,研究不同納米填料對吸水性產生的影響顯得非常必要。本文系統研究了納米填料對環氧樹脂固化體系的吸水性、分解溫度以及剪切強度的影響,在降低吸水性同時提高體系的綜合性能。
1 實驗部分
1. 1 試劑
基體膠:E251 型環氧樹脂,藍星新材料無錫樹脂廠;固化劑(650 低分子量聚酰胺) :天津延安化工廠;二氨基二苯甲烷:上海三愛思化學試劑有限公司;稀釋劑:環氧氯丙烷,北京益利精細化學品有限公司;填料:平均粒徑40 nm 的SiO2 、TiO2 、Al2O3 、ZnO 無機填料,北京賽瑞特科技發展有限公司; 硅烷偶聯劑: SCA2603 ,張家港市國泰華榮化工材料公司。
1. 2 底部填充膠的制備
將填料質量0. 5 %的硅烷偶聯劑SCA2603 ,在攪拌條件下加入一定量的丙酮進行稀釋,然后加入納米顆粒經超聲波分散1 h 完成填料的表面處理;將10g環氧樹脂加熱至80 ℃以降低環氧樹脂黏度,便于與填料充分混合,在攪拌條件下分別加入經過表面處理質量分?jǐn)?shù)為0 % ,1 % ,3 % ,5 % ,10 % ,18 % ,30 %的納米填料,均勻混合后加熱至130 ℃,攪拌混合1 h ,冷卻后得到基體膠。取415 g 聚酰胺、0178 g 二氨基二苯甲烷加入基體膠中,混合攪拌均勻作為底部填充膠使用。底部填充膠的固化制度為:150 ℃固化反應30 min。
1. 3 分析測試
1. 3. 1 吸水性測試:制備正方體(1 cm ×1 cm ×1 cm)的底部填充膠固化樣品,每種配方制備7 個樣品,在干燥器中充分干燥后稱量W1 ,完全沒入去離子水中吸水靜置24 h , 取出用脫脂棉擦去表面水分, 稱量為W2 ,吸水率= ( W2 - W1) / W1 。測量結果為7 個樣品
的平均值。
1. 3. 2 剪切強度測試: 連接強度的測試參照國標(GB7124 - 86) 進行,所用被連接對象為表面光滑、平整的鋁合金平板,膠連接面積為10 mm ×10 mm。測量結果為5 個樣品的平均值。
1. 3. 3 斷口形貌觀察:用HITACHI S23000N 型掃描電子顯微鏡對剪切斷口進行觀察。
1. 3. 4 熱重分析:用TG/ DTA 220U 熱重分析儀測試底部填充膠固化后的熱分解溫度,升溫速率20 ℃/min ,溫度范圍25 ℃～500 ℃。
2 結果與討論
2. 1 納米填料對吸水性的影響
Fig. 1 為納米填料對底部填充膠吸水率的影響曲線,可以看出不同的納米填料、不同的添加量都影響吸水性能。對于納米Al2O3 、ZnO 和SiO2 填料,添加量小于3 %時,隨著填料加入量的增加,吸水率逐漸降低,填料量在3 %時吸水率最低,其中ZnO 納米填料表現出最好的低吸水性。填料量超過3 %后,隨著填料的增加,吸水性逐漸變差,即吸水率隨著填料的增加而增大。但是對于納米Al2O3 和SiO2 填料,加入量超過10 %后,吸水率略有下降。

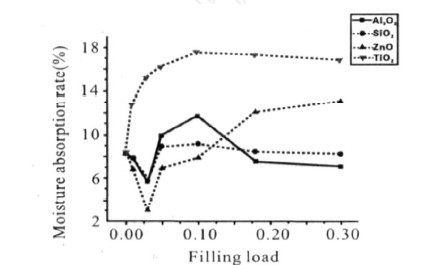

Fig. 1 Effect of nano2particle f illers on the moisture absorption
用納米TiO2 做為填料的固化產物吸水率,則隨著填料量的增加而逐漸增大,10 %加入量以后吸水率基本保持不變,表明納米TiO2 不能改善吸水性。
環氧樹脂固化體系是一個空間網絡結構,其中存在空隙,空隙越多,吸水率就越高。因此降低空隙數量可以降低材料的吸水率。納米填料表面的羥基和活性使得納米顆粒固有一定的吸水性,因此納米改性的底部填充膠吸水性能主要由以下因素決定: (1) 樹脂固化后空隙率和空隙大小; (2) 納米顆粒本身的吸水性; (3)納米顆粒的數量和尺寸。如果納米填料的加入按照一定幾率填補基體膠中的空隙,不僅提升固化體系的力學性能,還能提高阻止環氧樹脂及其固化劑上殘留的親水基團的位阻,從而降低體系的吸水率[7 ,8 ] ;另外,納米填料還可以利用氫鍵等與基體膠中的某些親水基團結合,同樣可達到降低吸水性的效果。
納米Al2O3 、SiO2 和ZnO 顆粒本身固有吸水能力低,阻止體系殘留的親水基團的位阻占主導地位,少量的填加可以填補基體膠中的空隙,因此固化產物的吸水率隨填料含量增加而下降;但是隨著填料含量的繼續提高,填料團聚嚴重,顆粒團聚可能帶來更多的大空隙,造成體系的吸水率增加。對于納米TiO2 ,因?yàn)轭w粒本身的表面羥基活性高,吸水性較強,填充基體孔隙造成的吸水性下降不足以彌補顆粒本身的吸水率,因此顆粒加入反而增加體系的吸水性。
Fig. 2 為ZnO 納米填充膠斷裂后的表面形貌,可以看出,3 %加入量的ZnO 納米顆粒分散狀況良好,當含量超過5 %后顆粒團聚嚴重,團簇直徑約100 nm。填充膠內納米顆粒加入量少時,在硅烷偶聯劑、攪拌和超聲的作用下,納米粒子團聚的概率大幅度減小,可以獲得較好的分散效果,對材料性能的改善起到有益的作用。
2. 2 納米填料對剪切強度的影響
納米填料對底部填充膠的剪切強度影響結果如Fig. 3 所示。不加入填料時剪切強度為11 MPa ,隨著填料加入量的增加,膠的剪切強度都呈現了先上升再下降的趨勢, SiO2 和Al2O3 作為填料時,強度最大值(分別是22 MPa 和20 MPa) 出現在填料含量為10 %左右。而對于ZnO 和TiO2 體系,最大剪切強度出現在填料含量為5 %時,分別為21 MPa 和17 MPa。
Fig. 2 SEM photos of underf iller f illed with ZnO nano－particles
納米顆粒的比表面積大,反應活性高,容易與環氧樹脂相容進入固化體系的空隙中,起到交聯點的作用, 故可提高填充膠的力學強度,因此隨著填料量的增大,剪切強度逐漸增大并達到最大值。但是當填料量繼續增大時,由于團聚嚴重,與環氧樹脂結合不緊密,甚至不能結合,而且填料體積的增大在一定程度上阻礙了固化劑的官能團與環氧樹脂的反應。當受到外力時,這些填料所在的部分就變成了材料的“薄弱”環節,導致剪切強度的降低。
少量的納米顆粒添加可以提高固化產物的剪切強度。由于制備的底部填充膠在填料量為3 %時表現出最低的吸水率,加入3 %的SiO2 、Al2O3 、ZnO 納米顆粒剪切強度分別達到1514 MPa 、17 MPa 和1718 MPa ,強度提高了40 %以上,因此以下著重研究3 %填料的耐熱性能。

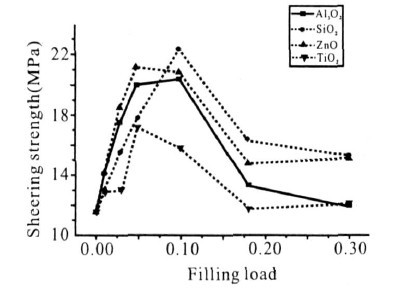

Fig. 3 Effect of nano2particles on the shearing strength
Fig. 4 TGA analysis of underf iller f illed with no nano2particles and 3 %ZnO
2. 3 納米填料對分解溫度的影響
環氧樹脂固化后成交聯網狀的大分子結構,加熱到一定溫度會出現化學鍵斷裂分解,因此底部填充膠要求具有一定的耐熱性能。Fig. 4 為制備的底部填充膠失重曲線,其中不加納米填料的分解溫度為313 ℃,加入3 %的ZnO 之后,填充膠的分解溫度增加了45℃。其它納米填料對分解溫度的影響結果如Tab. 1所示�？梢钥闯�,無論選擇哪種納米填料,都可以使填充膠分解溫度得到提高。這是由于納米顆粒表面活性高,與環氧樹脂甚至固化劑發生化學作用,形成化學鍵、氫鍵等,起到化學交聯點的作用,增大體系的交聯度[4 ] ,要使其分解,就要更高的能量,因此納米填料加入后能在一定程度上提高分解溫度和耐熱性。
Tab. 1 Decomposition temperature of epoxy/ nano2parti2cles composites
3 結論
少量添加納米SiO2 ,Al2O3 ,ZnO 顆粒可以改善填充膠的吸水性能,其中加入3 %的ZnO 納米顆粒吸水率最低,而添加納米TiO2 填料對吸水性不利。納米填料可以提高填充膠的剪切強度和耐熱性能,填料含量在5 %～10 %時填充膠具有最大的剪切強度,加入3 %的納米填料,耐熱溫度可以提高30 ℃～45 ℃。綜合吸水性、耐熱性和剪切強度指標,添加3 %的ZnO 顆粒可以制備出綜合性能良好的底部填充膠。
