陽(yáng)離子引發(fā)劑在環(huán)氧樹(shù)脂固化體系中的應(yīng)用研究

董 新 蔡智奇 皮丕輝 文秀芳 鄭大鋒 程 江 楊卓如*

( 華南理工大學(xué)化學(xué)與化工學(xué)院, 廣州510641)

摘 要 討論了陽(yáng)離子引發(fā)劑催化環(huán)氧樹(shù)脂固化體系反應(yīng)的原理, 綜述了新型陽(yáng)離子引發(fā)劑, 即鑭系金屬氟化物在DGEBA、DGEBA/ C-BL、DGEBA/ MCB、DGEBA/ MA、DGEBA/ PC 體系中的作用。淺析了固化促進(jìn)劑的選用原則, 并對(duì)鑭系金屬氟化物在環(huán)氧樹(shù)脂/ 聚酰胺中的應(yīng)用前景作了展望。

關(guān)鍵詞 陽(yáng)離子引發(fā)劑, DGEBA, 鑭系金屬氟化物, 聚酰胺

1991 年, Kobayashi S[ 1] 發(fā)表了第一篇關(guān)于稀土金屬催化劑在有機(jī)合成中的應(yīng)用。近年來(lái), 稀土金屬催化劑在環(huán)氧樹(shù)脂固化體系中的研究越來(lái)越受到重視。研究的內(nèi)容主要集中

在陽(yáng)離子引發(fā)劑催化環(huán)氧樹(shù)脂固化體系的反應(yīng)中。由于環(huán)氧樹(shù)脂固化后的收縮率很高, 約4%~ 5%左右[2] , 解決這個(gè)問(wèn)題的方法之一就是用陽(yáng)離子引發(fā)劑來(lái)催化環(huán)氧樹(shù)脂與內(nèi)酯[ 3] 共聚, 合成擴(kuò)展性單體( expanding monomers) [4- 6] , 即中間體化合物( SOE) , 然后SOE 再與環(huán)氧樹(shù)脂共聚, 形成線性酯的聚合物[7- 8] , 以降低體系的內(nèi)聚力[9] , 使固化物的柔順性[ 10] 和韌性[11] 提高。也有報(bào)道稱用環(huán)氧樹(shù)脂與環(huán)狀的碳酸鹽[ 12-14] 共聚, 從而引入碳酸根, 增加了其化學(xué)降解性[ 15- 16] , 從而解決環(huán)氧樹(shù)脂固化物收縮率高、易脆的問(wèn)題。

1 環(huán)氧基的反應(yīng)活性[ 17]

陽(yáng)離子引發(fā)劑主要與環(huán)氧基反應(yīng)。因此, 分析環(huán)氧基的結(jié)構(gòu)顯得尤為必要, 環(huán)氧基的結(jié)構(gòu)決定了環(huán)氧基的反應(yīng)活性。

1.1 電荷極化作用

電荷極化作用使得環(huán)氧基上有兩個(gè)活性中心: 電子云密度較高的氧原子和電子云密度較低的碳原子。當(dāng)親電試劑靠近時(shí)就進(jìn)攻氧原子, 當(dāng)親核試劑靠近時(shí)就進(jìn)攻碳原子。它們能夠迅速反應(yīng), 引起C-O 鍵的斷裂, 使環(huán)氧基開(kāi)環(huán)。一般來(lái)說(shuō)路易斯堿是親核試劑, 路易斯酸是親電試劑。

1. 2 環(huán)內(nèi)鍵角

環(huán)氧環(huán)的環(huán)內(nèi)鍵角約60b, 與正常的鍵角( 約109b) 相比,要小很多, 因此環(huán)氧環(huán)有很大的張力, 能量很高, 是開(kāi)環(huán)的潛在力。正是由于電荷的極化和環(huán)氧環(huán)的大的變形能量, 使得環(huán)

氧基有很高的反應(yīng)活性, 從而為陽(yáng)離子引發(fā)環(huán)氧基的開(kāi)環(huán)反應(yīng)奠定理論基礎(chǔ)。

2 傳統(tǒng)陽(yáng)離子引發(fā)劑

傳統(tǒng)陽(yáng)離子引發(fā)劑包括路易斯酸和絡(luò)合物, 主要是親電試劑進(jìn)攻環(huán)氧基, 使得環(huán)氧基開(kāi)環(huán)。常見(jiàn)的有BF3 、FeCl3 、SnCl4、TiCl4 等。

在陽(yáng)離子催化聚合反應(yīng)中, BF3 .M EA 也是比較常見(jiàn)的催化劑[ 18-19] 。但是它具有吸濕性, 不能在潮濕的環(huán)境中使用,并且在固化過(guò)程中釋放出來(lái)的三氟化硼對(duì)人體的毒害很大。鹵化物作為陽(yáng)離子型固化劑( 引發(fā)劑) , 鹽中的電子接受體向環(huán)氧基的氧原子進(jìn)攻, 引起陽(yáng)離子催化聚合反應(yīng), 但是金屬鹵化物的混容性差, 這就限制了它們的應(yīng)用范圍。所以開(kāi)發(fā)一種新型的引發(fā)劑很有必要。

3 新型陽(yáng)離子引發(fā)劑

3. 1 鑭系金屬氟化物與環(huán)氧基的反應(yīng)機(jī)理

  鑭系金屬氟化物是比較新穎的陽(yáng)離子催化劑, 它們主要是La( OT f) 3 、Sm ( OTf) 3 、Dy ( OT f) 3 、Er ( OT f) 3、Yb( OTf) 3 ,被越來(lái)越多地用在陽(yáng)離子催化環(huán)氧樹(shù)脂體系聚合方面[ 20] 。研究表明, 鑭系金屬離子的外層有空的電子軌道, 是電子接受體, 有很強(qiáng)的親電性[ 21] 。已經(jīng)證明了這些鑭系金屬氟化物能夠完全固化環(huán)氧樹(shù)脂, 并且它們?cè)谝合喹h(huán)境中很穩(wěn)定, 對(duì)環(huán)境友好[22] 。它們的結(jié)構(gòu)式如下:

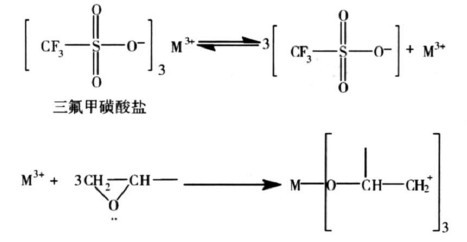

M3+ 代表鑭系離子, 如La3+ 、Yb3+ 、Sm3+ 、Er3+ 、Dy3+ 等鑭系金屬氟化物催化環(huán)氧基開(kāi)環(huán)反應(yīng)的機(jī)理如下:

3.2 鑭系金屬氟化物的催化效率

鑭系金屬氟化物的催化效率有所不同, 主要是金屬陽(yáng)離子的結(jié)構(gòu)不同導(dǎo)致的。對(duì)于這些鑭系金屬, 隨著原子序數(shù)的增大, 離子半徑下降, 酸性增強(qiáng), 催化效率增大, 催化速度加快[23] 。

3.3 鑭系金屬氟化物在環(huán)氧樹(shù)脂固化體系中的應(yīng)用

 Castell P[24] 用La ( OTf ) 3 、Sm ( OT f) 3 、Dy ( OTf ) 3 、Er( OTf) 3 、Yb ( OT f) 3 作為固化引發(fā)劑來(lái)催化固化環(huán)氧樹(shù)脂( DGEBA) , 結(jié)果表明這些鑭系金屬氟化物確實(shí)具有很強(qiáng)的催化作用。使用很少的量( 1 份) , 在合適的溫度下能夠完全固化環(huán)氧樹(shù)脂。有些固化物沒(méi)有顯示玻璃化溫度, 可能原因是交聯(lián)程度太高, 導(dǎo)致了鏈的固定。對(duì)于Yb( OTf) 3 而言, 不同的量對(duì)固化溫度有很大的影響。隨著固化促進(jìn)劑使用量的加大, 固化溫度越低, 固化焓也越低, 可能原因是過(guò)高的催化劑的量而引發(fā)了副反應(yīng)。

對(duì)于這些催化劑而言, 當(dāng)溫度達(dá)到200時(shí), 它們的催化活性就會(huì)很高, 僅用幾分鐘就可以使環(huán)氧樹(shù)脂完全固化。從實(shí)際的觀點(diǎn)來(lái)看, 在少量催化劑存在的條件下, 溫度控制在

140~ 160 比較合適。通過(guò)DMT A 測(cè)試來(lái)獲得固化程度和網(wǎng)絡(luò)結(jié)構(gòu)的形態(tài)學(xué)信息。DMTA 結(jié)果表明, 催化劑的量加入太多會(huì)發(fā)生解聚作用。

  Chr istina Mas[25] 用La( OT f) 3、S m ( OTf) 3 、Dy( OTf) 3 、Er( OTf) 3 、Yb( OTf)3 作為脂環(huán)族環(huán)氧樹(shù)脂的固化劑。他發(fā)現(xiàn)固化劑促進(jìn)劑量太多或太少都會(huì)影響玻璃化溫度和交聯(lián)程度。并認(rèn)為由于在配制樣品過(guò)程中, 反應(yīng)開(kāi)始發(fā)生, 所以測(cè)得的焓值的準(zhǔn)確度不高, 不可能準(zhǔn)確建立焓值與玻璃化溫度之間的關(guān)系。還有一個(gè)原因是由于陽(yáng)離子催化反應(yīng)與鏈轉(zhuǎn)移反應(yīng)和降解反應(yīng)并存, 這也使得網(wǎng)絡(luò)結(jié)構(gòu)發(fā)生了改變, 從而使玻璃化溫度不同。他還通過(guò)固化時(shí)間和溫度來(lái)預(yù)測(cè)交聯(lián)程度。結(jié)果表明, 在相同的溫度、相同的固化促進(jìn)劑含量下, Sm( OTf)3 的固化時(shí)間最短, 說(shuō)明了它的固化效率最高。

Cr istina Mas[26] 用La ( OT f) 3、Sm ( OT f) 3、Dy ( OT f)3 、Er( OTf) 3 、Yb( OT f) 3 作為DGEBA/ C-BL 體系的固化促進(jìn)劑在催化劑作用下, 環(huán)氧基與內(nèi)酯發(fā)生共聚反應(yīng), 得到SOE, 然后SOE 與環(huán)氧基再共聚, 生成線性酯結(jié)構(gòu), 從而降低了固化物的收縮率。

他還指出DGEBA/ C-BL 體系的配比不改變, 催化劑的量一樣, 結(jié)果表明Yb ( OT f) 3 能夠使體系的活化能最低, 為601 9kJ/ mol。

Serv ando Gonz‚lez[27] 用La ( OTf) 3 、Yb( OTf ) 3 在DGEBA/C-CL 體系中。他指出在催化劑La ( OTf) 3 、Yb( OTf) 3 的存在下加入C-CL 到DGEBA 體系中, 可以增加共聚物中酯基團(tuán)的比例, 從而使體系有更好的柔順性。

Gar cia S J[ 28] 及其合作者研究了稀土化合物催化劑對(duì)于環(huán)氧/ 鄰甲苯基雙胍粉末涂料防腐性能的影響, 結(jié)果表明, 稀土化合物可以有效地降低體系的固化溫度和固化時(shí)間。他們還研究了環(huán)氧/ 苯二甲酸環(huán)( 亞) 異丙酯/ Er( OT f) 3 體系, 發(fā)現(xiàn)5%苯二甲酸環(huán)( 亞) 異丙酯和0. 5%Er( OTf) 3 可以使體系的固化溫度降低至110 e ( 傳統(tǒng)的固化體系固化溫度為150e ) 。

Lidia Gonz lez[ 29] 用La ( OTf) 3 、Yb( OTf ) 3 、BF3.M EA在DGEBA/MCB 體系中, 進(jìn)行共聚合催化反應(yīng)。結(jié)果表明La( OTf) 3 、Yb( OTf) 3 的效果比BF3 # MEA 要好, 在生成的聚合物中, 線性酯的比例要更多, 體系的柔順性更好。

他還指出在催化劑La( OTf) 3 、Yb( OTf) 3 的作用下, 加入MCB, 能夠使DGEBA 得固化進(jìn)程更快, 并且MCB 具有擴(kuò)鏈的作用, 能夠降低DGEBA/ MCB 體系的收縮率。研究還表明

Yb( OTf) 3 使DGEBA/MCB 體系的耐熱性最弱, La( OTf) 3 次之, BF3 # MEA 最強(qiáng)。

Lidia Gonz‚lez[30] 用La ( OTf ) 3 、Yb ( OTf ) 3 在DGEBA/MA 體系中, 促進(jìn)體系進(jìn)行共聚和均聚反應(yīng)。結(jié)果表明, 在催化劑La( OTf) 3 、Yb( OTf) 3 的作用下, 加入MA, 能夠使DGEBA的固化進(jìn)程更快, 并且MA 具有擴(kuò)鏈的作用( expandablecha racter) , 能夠降低DGEBA/M A 體系的收縮率。Yb( OTf) 3使DGEBA/MA 體系的耐熱性比La( OT f) 3 差, 并且隨著Yb( OTf) 3 量的增多, 固化物的耐熱性越差。

Ro ser Cer vellera[ 31] 用La( OTf) 3 、Sm( OT f) 3 、Dy ( OTf) 3 、Er( OT f) 3 、Yb( OT f) 3 作為DGEBA/ PC 體系的催化劑。結(jié)果表明PC 沒(méi)有進(jìn)入交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu), 而僅僅作為一個(gè)增塑劑。他還指出在碳酸鹽的參與下, PC 的加入能夠使DGEBA 的固化進(jìn)程更快。

4 固化促進(jìn)劑的選擇

4. 1 固化促進(jìn)劑的分類

在環(huán)氧樹(shù)脂固化體系中, 促進(jìn)劑起著相當(dāng)重要的作用。前面所提到的陽(yáng)離子引發(fā)劑, 其實(shí)也是一種固化促進(jìn)劑。用于環(huán)氧樹(shù)脂的固化促進(jìn)劑大體上可以分為三類: 親電型促進(jìn)劑, 親核型促進(jìn)劑, 金屬羧酸鹽促進(jìn)劑。促進(jìn)劑的功能是降低固化溫度, 加快固化速度, 降低固化反應(yīng)的放熱峰。

4. 2 固化促進(jìn)劑的選擇原則

一般而言, 對(duì)于不同類型的固化劑, 所使用的固化促進(jìn)劑是不同的。且不同類型固化促進(jìn)劑的作用機(jī)理不用, 其結(jié)構(gòu)和性能對(duì)交聯(lián)固化反應(yīng)的速度和產(chǎn)生固化物的性能影響甚大。

通常含活潑氫化合物作固化劑時(shí), 一般選用親電型促進(jìn)劑。

對(duì)于DGEBA/ PA 體系, 主要是伯胺、仲胺的活潑氫與環(huán)氧基進(jìn)行加成反應(yīng), 但是反應(yīng)不完全, 固化速度很慢, 通常需要加固化促進(jìn)劑, 以提升固化反應(yīng)的速度。

Chini M[32] 、M eg uro M[ 33] 等證明, 鑭系金屬氟化物在親核固化劑如胺、吲哚[34] 、乙醇[ 35] 等存在的體系中, 是很好的開(kāi)環(huán)催化劑。所以這些鑭系金屬氟化物用在DGEBA/ PA 體系中能夠起到催化效果, 會(huì)加快反應(yīng)速率, 降低反應(yīng)的溫度。當(dāng)然, 這有待于在實(shí)驗(yàn)中進(jìn)一步的驗(yàn)證。

總之, 促進(jìn)劑的選擇性是在環(huán)氧樹(shù)脂固化反應(yīng)中顯示出來(lái)的, 只有對(duì)環(huán)氧樹(shù)脂的固化歷程充分了解后, 才會(huì)對(duì)固化促進(jìn)劑作出科學(xué)準(zhǔn)確的選擇。

5 結(jié)論

鑭系金屬氟化物作為陽(yáng)離子引發(fā)劑, 性能比傳統(tǒng)的陽(yáng)離子引發(fā)劑要好, 能夠用在液相環(huán)境中, 而且對(duì)環(huán)境友好。在陽(yáng)離子催化聚合反應(yīng)中, 用它來(lái)催化環(huán)氧樹(shù)脂與擴(kuò)展性單體共聚, 形成線性酯的聚合物, 使固化物的柔順性提高, 從而解決環(huán)氧樹(shù)脂收縮率高、易脆的問(wèn)題。它們的催化效率與金屬陽(yáng)離子的結(jié)構(gòu)有關(guān), 催化劑的用量適中才能發(fā)揮其催化效率。對(duì)于含活潑氫化合物作固化劑時(shí), 一般選用親電型促進(jìn)劑, 效果可能會(huì)好, 這有待于在實(shí)驗(yàn)中進(jìn)一步的驗(yàn)證。

參考文獻(xiàn)

[ 1 ] Kobayas hi S. Lan th anide trifluoromethan esulfonates as stable lewis acids in aqueous media. Yb ( OT f ) 3 catalyzed hydroxymethylat ion react ion of silylenol ethers with commercial formaldehyde solut ion[ J ] . Ch em Let t , 1991, 2187- 2190.

[ 2 ] Sadh ir R K, Lu ck M R, editors. Expanding monomers. Synthesis, characterization and appliations [ M ] . Boca Rat on,CRC Press, 1992, 190-196.

[ 3 ] Arasa M , Ram is X, Salla J M, Mant ecŽn A, Serra A. FTIR/ATR study of the copolymerization of diglycidyl ether of Bisphenol A with methy-l substituted γ- lactones catalyzed by rare earth triflate initiators[ J] . J Polym Sci Part A Polym Chem,2007, 45( 11) : 2129- 2141.

[ 4 ] Sadh ir R K, Luck M R. Expanding monomers : Synthesis, characterization and appli -cations [ M ] . Boca Rat on , CRC Press ,1992, 187-196.

[ 5 ] Bailey W J. Synthesis of monomers th at expand on polymerization[ J] . Journal of Elastomers and Plastics, 1973, 5: 142.

[ 6 ] Bailey W J, Su n R L J , Kat suki T , Endo H, Iw am a H , Tsushima R, Saigou K, Bit rit t o M M. Ring- opening polymerization with expansion in volume [ J ] . ACS Symposium Seris,1977, 59: 109-112.

[ 7 ] M at ejka L, Dus ek K, Chabanne P,Pascault J P. Cat ionic polymerization of diglycidyl ether of Bisphenol A. III. Comparison of the theory with experiment [ J ] . J Polym Sci Part A: Polym Chem , 1997, 35( 4) : 665-672.

[ 8 ] Fedtk e M, H auf e J, Kahlert E Mull er. Cationic copolymerization of phenyl glycidyl ether with lactones. Characterization of the react ion mixture with chromatographic methods [ J ] . G. Angew Makromol Chem , 1998, 255: 53-59.

[ 9 ] Gonz lez L, Rami s X, Salla J M, Mantec n A, Ser ra A. Reduct ion of th e shrin kage of thermoset s b y the cat ionic curing of mixtures of diglycidyl eth er of bisphenol A and 6, 6- dimethy-l( 4, 8-dioxaspiro [ 2. 5 ] oct an e- 5, 7-dione) [ J ] . J Polym Sci Part A Polym Chem , 2006, 44: 6869- 79

[ 10] Gonz lez L, Ramis X, S all a JM, Mant econ A, Ser ra A. T hed egradat ion of n ew th ermall y degradable th erm os et s obt ained b y cationic curing of mixtures of DGE BA and 6, 6-dimethyl ( 4,8-dioxaspiro [ 2. 5] oct ane-5, 7-dione) [ J] . Polym Degrad S tabil

, 2007, 92: 596- 604.

[ 11] Gar c'ia S J, Serra A, Suay J. New powder coatings with low curing temperature and enhanced mechanical properties obtained from DGEBA epoxy resins and Meldrum acid usin gerbium trflate as curing agent [ J ] . J Polym Sci Part A Polym Chem,2007, 45( 11) : 2316-2327.

[ 12] Cervellera R, Ramis X, Salla J M , Mantecon A, Serra A.C rosslin king study of mixtures of DGEBA and 1, 3-dioxan- 2-on e catalyzed b y lanthanide triflates[ J] . J Polym Sci Part A:Polym Ch em, 2005, 43( 23) : 5799-5813.

[ 13] Takat a T, Sanda F, Ariga T , Nemot o H , End o T. Cyclic carb

onat es , n ovel expan dabl e monomers on polym eriz at ion [ J ] .

M acromol Rapid Comm un, 1997, 18( 6) : 461.

[ 14] Mat suo J, Sanda F, Endo T . Cat ionic ring-o

pening polymerization behavior of an aliphatic seven-membered cyclic carbonate,1, 3-dioxepan-2- on e [ J ] . Macromol Chem Phys , 1998, 199( 1) : 2489.

[ 15] Fern ndez-Francos X, Salla J M, Mantec n A, Serra A, RamisX. Crossl inking of m ixtures of DGEBA w ith 1, 6-dioxaspiro[ 4.4] n on an-2, 7- dion e init iat ed b y t ert iary amines, Part II: Thermo-mechanical properties an d rew orkabilit y[ J ] . Polym Degrad Stab, 2008, 93( 4) : 760-9.

[ 16] Chen J S, Ober C K, Poliks M D. Characterization of thermall reworkable thermosets: materials for en vironmentally friendly processing and reuse[ J] . Polymer, 2002, 43( 1) : 131- 139.

[ 17] 李桂林. 環(huán)氧樹(shù)脂與環(huán)氧涂料[ M ] . 北京, 化學(xué)工業(yè)出版社:2002, 124- 125.

[ 18] Tack ie M, Mart in G C. The polymerization mechanism and k-inetics of DGE BA with BF3-ME A[ J] . Appl Polym Sci , 1993,48( 5) : 793.

[ 19] Li Y, Li M, Chang F. Kinetics and curing mechanism of epoxy and boron tri fluoride monoethyl amine complex system [ J ] .Polym Sci Part A: Polym Chem , 1999, 37( 18) : 3614.

[ 20] Kob ayashi S. T he revi ew f or S c( OTf ) 3 catlyzed reactions [ J] .Synlett , 1994: 689-701.

[ 21] Aspinal l H C, Dw yer J L M, Greeves N, McIver E G, Wooll eyJ C. Solubilized lan thanide t rif lat es: Lewi s acid cat alys is by polyether and poly ( ethylene glycol ) complexes of La ( OT f ) 3 [ J] . Organomet all ics, 1998, 17( 9) : 1884.

[ 22] Kobayashi S , Ed. Lanthan ides: C hemi st ry an d use in organic synthesis; Topics in organometa + lic chemistry [ M ] . Berlin, Springer-Verlag, 1999, 109-115.

[ 23] Cris tin a Mas, Ana M ant ecŽn. Influence of lanthanide triflate compounds on formation of networks from DGEBA and γ- butyrolactone[ J ] . Journ al of Polym er Science: Part A: Polymer Chemistry, 2004, 42( 15) : 3782- 3791.

[ 24] Cast el P, Gal‚M , Serra A, Salla J M, Ramis X. Study of lanthanide triflates as new curing initiators for DGE BA[ J] . Polymer,2000, 41( 24) : 8465-8474.

[ 25] Christ ina Mas, An gels Serra. Study of lanthanide tri flates as new curing initiators for cycloaliphatic epoxy resins[ J] . Macromol. Chem. Phys, 2001, 202( 12) : 2554-2564.

[ 26] Cristina Mas. Influence of lanthanide triflate compounds on formation of networks from DGEBA and γ-butyrolactone [ J ] .Journal of Polymer Science: Part A: Polymer Chemistry,2004, 42( 15) : 3782- 3791.

[ 27] Servando Gonz lez, Xavier Fernndez-Francos, Josep Maria Salla. New thermosets obtained by the cat ionic copolymerization of diglycidyl ether of bi sphenol A with γ-caprolactone with an improvement in the shrinkage. I. Study of the chemical processes and physical characteristics [ J ] . Journal of Polymer Science, 2007, 45( 10) : 1968-1979.

[ 28] Gar c ' ia S J, Su ay J. Anticorrosive properties of an epoxy- Meldrum acid cured system catalyzed b y erbium III trifluromethanesulfonate[ J] . Progress in Organic Coatings , 2006, 57 ( 4 ) :319- 331.

[ 29] Lidia Gonzlez, Xavier Ram is. New poly( ether- est er) thermosets obtained by cationic curing of DGE BA and 7, 7-dimethy-l 6,8-dioxaspiro[ 3. 5] nonane-5, 9- dione with several Lew is acid s as initiators[ J] . Journal of Polymer Science, 2008, 46( 4) : 1229-

1239.

[ 30] Lidia Gon z‚lez , Xavier Ramis, Josep Maria S al la. New thermosets obtained from DGEBA and Meldrum acid with lanthanum and ytterbium triflates as cationic initiato s[ J ] . European Polymer Journal, 2008, 44( 5) : 1535-1547.

[ 31] Roser Cervellera, Xavi er Ramis , Josep Maria Salla. Curing of mixtures of epoxy resins and 4-Meth y-l 1, 3-dioxolan- 2-one with several initiators [ J ] . Journal of Applied Polymer Science,2006, 102( 3) : 2086-2093.

[ 32] Chini M, Crot ti P, Favero L, Macch ia F, Pin eschi M. Lanthanide( III) trifluoromethanesulfonates as extraordinarily effective new catalysts for the aminolysis of 1, 2- epoxides[ J] . Tetrahedron Lett , 1994, 35( 3) : 433-436

[ 33] Meguro M, Asao N, Yamamoto Y. Ytterbium triflat e and high pressure-mediated ring opening of epoxides with amines [ J ] .C hem Soc Perkin Trans, 1994, ( 1) : 2597- 2601.

[ 34] Kotsuki H, Teraguchi M, Shimomoto N, Ochi M . Ytterbium( III) trifluoromethane sulfonate catalyzed high pressure reaction of epoxides with indol e. An enant iosel ect ive s ynthes is of ( + )-diolmycin A2 [ J ] . Tetrahedron Lett , 1996, 37 ( 21) : 3727-3730.

[ 35] Iranpoor N, Sh ekarriz M , Shirin y F. Highly efficient, Regioand stereoselective ring opening of epoxides and thiiranes with C e( OTf ) 4 [ J] . Synth Commun, 1998, 28( 2) : 347
