貼片膠是應用于表面組裝的特種膠粘劑，又稱為表面組裝的黏結劑、貼片膠，有些地方還稱為“膠水”，或者紅膠。之所以稱為特種膠粘劑，這是因?yàn)樗粌H能黏結元器件，而且具有優良的電氣性能和多種工藝性能。
環氧樹脂型貼片膠
環氧樹脂型貼片膠是SMT中最常用的一種貼片膠，通常以熱固化為主，他們的主要成分如下：
環氧樹脂
一般要求為液體環氧樹脂，雙酚A型或者雙酚F型均可，或者用幾種不同類型的環氧樹脂混合使用。最近幾年，貼片膠鹵素含量要求越來越低，因此，有時要選擇鹵素含量低的環氧樹脂，鹵素含量越低，環氧樹脂的價格就越貴，就鹵素含量低的環氧樹脂來講，目前依然用進口的居多。
固化劑
一般選擇潛伏型固化劑，主要有咪唑加成型，胺加成型或者選擇電子級陽離子熱引發劑。
稀釋劑
一般都選擇活性稀釋劑，最好氣味比較小。
填料
一般添加無機填料和功能填料。功能填料包括氣相白碳黑等，有時也習慣歸納為流變控制劑。
其他添加劑
除開以上的原料，又是也需要添加其他的一些添加劑來達到不同的目的。
SMT 工藝名詞術語
1、表面貼裝組件（SMA）（surface mount assemblys）
采用表面貼裝技術完成裝聯的印制板組裝件。
2、回流焊（reflow soldering）
通過熔化預先分配到PCB 焊盤上的焊膏，實現表面貼裝元器件與PCB 焊盤的連接。
3、波峰焊（wave soldering）
將溶化的焊料，經專用設備噴流成設計要求的焊料波峰，使預先裝有電子元器件的PCB 通過焊料波峰，實現元器與PCB 焊盤這間的連接。
4、細間距（fine pitch）
小于0.5mm 引腳間距
5、引腳共面性（lead coplanarity ）
指表面貼裝元器件引腳垂直高度偏差，即引腳的最高腳底與最低引腳底形成的平面間的垂直距離。其值一般不大于0.1mm。
6、焊膏（ solder paste ）
由粉末狀焊料合金、焊劑和一些起粘性作用及其他作用的添加劑混合成具有一定粘度和良好觸變性的焊料膏。
7、固化（curing ）
在一定的溫度、時間條件下，加熱貼裝了元器件的貼片膠，以使元器件與PCB 板暫時固定在一起的工藝過程。
8、貼片膠或稱紅膠（adhesives）（SMA）
固化前具有一定的初粘度有外形，固化后具有足夠的粘接強度的膠體。
9、點膠( dispensing )
表面貼裝時，往PCB 上施加貼片膠的工藝過程。
10、點膠機( dispenser )
能完成點膠操作的設備。
11、貼裝（ pick and place ）
將表面貼裝元器件從供料器中拾取并貼放到PCB 規定位置上的操作。
12、貼片機（ placement equipment ）
完成表面貼片裝元器件貼片裝功能的專用工藝設備。
13、高速貼片機( high placement equipment )
貼裝速度大于2 萬點/小時的貼片機。
14、多功能貼片機( multi-function placement equipment )
用于貼裝體形較大、引線間距較小的表面貼裝器伯，要求較高貼裝精度的貼片機，
15、熱風回流焊( hot air reflow soldering )
以強制循環流動的熱氣流進行加熱的回流焊。
16、貼片檢驗( placement inspection )
貼片時或完成后，對于有否漏貼、錯位、貼錯、元器件損壞等情況進行的質量檢驗。
17、鋼網印刷( metal stencil printing )
使用不銹鋼漏板將焊錫膏印到PCB 焊盤上的印刷工藝過程。
18、印刷機( printer)
在SMT 中，用于鋼網印刷的專用設備。
19、爐后檢驗( inspection after soldering )
對貼片完成后經回流爐焊接或固化的PCBA 的質量檢驗。
20、爐前檢驗(inspection before soldering )
貼片完成后在回流爐焊接或固化前作貼片質量檢驗。
21、返修( reworking )
為去除PCBA 的局部缺陷而進行的修復過程。
22、返修工作臺( rework station )
能對有質量缺陷的PCBA 進行返修的專用設備。
點膠
點膠工藝主要用于引線元件通孔插裝（THT）與表面貼裝（SMT）共存的貼

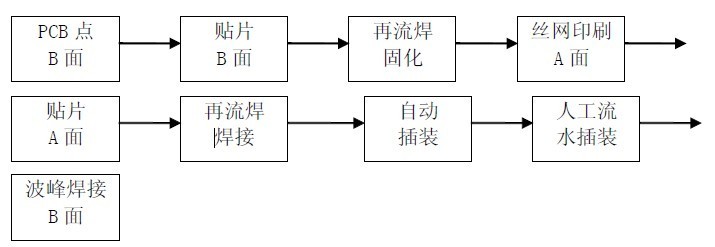

插混裝工藝。在整個生產工藝流程（見圖）中，我們可以看到，印刷電路板（PCB）
其中一面元件從開始進行點膠固化后，到了最后才能進行波峰焊焊接，這期間
間隔時間較長，而且進行其他工藝較多，元件的固化就顯得尤為重要。點膠過程中的工藝控制。生產中易出現以下工藝缺陷：膠點大小不合格、拉絲、膠水浸染焊盤、固化強度不好易掉片等。因此進行點膠各項技術工藝參數的控制是解決問題的辦法。
1 點膠量的大小
根據工作經驗，膠點直徑的大小應為焊盤間距的一半，貼片后膠點直徑應為膠點直徑的1.5 倍。這樣就可以保證有充足的膠水來粘結元件又避免過多膠水浸染焊盤。點膠量多少由點膠時間長短及點膠量來決定，實際中應根據生產情況（室溫、膠水的粘性等）選擇點膠參數。
2 點膠壓力
目前公司點膠機采用給點膠針頭膠筒施加一個壓力來保證足夠膠水?dāng)D
PCB 點
B 面
貼片
B 面
再流焊
固化
絲網印刷
A 面
貼片
A 面
再流焊
焊接
自動
插裝
人工流
水插裝
波峰焊接
B 面
出點膠嘴。壓力太大易造成膠量過多；壓力太小則會出現點膠斷續現象，漏
點，從而造成缺陷。應根據同品質的膠水、工作環境溫度來選擇壓力。環境溫度高則會使膠水粘度變小、流動性變好，這時需調低壓力就可保證膠水的供給，反之亦然。
3 點膠嘴大小(同時也制約著研發工程師選擇填料時的粒徑大小)
在工作實際中，點膠嘴內徑大小應為點膠膠點直徑的1/2，點膠過程中，應根據PCB 上焊盤大小來選取點膠嘴：如0805 和1206 的焊盤大小相差不大，可以選取同一種針頭，但是對于相差懸殊的焊盤就要選取不同的點膠嘴，這樣既可以保證膠點質量，又可以提高生產效率。
3.4 點膠嘴與PCB 板間的距離
不同的點膠機采用不同的針頭，點膠嘴有一定的止動度。每次工作開始應保證點膠嘴的止動桿接觸到PCB。
3.5 膠水溫度
一般環氧樹脂膠水應保存在5－8℃ 的冰箱中，使用時應提前拿出，使膠水充分與工作溫度相符合。膠水的使用溫度應為23—25℃；環境溫度對膠水的粘度影響很大，溫度過低則會膠點變小，出現拉絲現象。環境溫度相差50C，會造成50％點膠量變化。因而對于環境溫度應加以控制。同時環境的溫度也應該給予保證，濕度小膠點易變干，影響粘結力。
3.6 膠水的粘度
膠的粘度直接影響點膠的質量。粘度大，則膠點會變小，甚至拉絲；粘度小，膠點會變大，進而可能滲染焊盤。點膠過程中，應對不同粘度的膠水，選取合理的壓力和點膠速度。
3.7 固化溫度曲線
對于膠水的固化，一般生產廠家已給出溫度曲線。在實際應盡可能采用較高溫度來固化，使膠水固化后有足夠強度。
3.8 氣泡
膠水一定不能有氣泡。一個小小氣泡就會造成許多焊盤沒有膠水；每次裝膠水時時應排空膠瓶里的空氣，防止出現空打現象。對于以上各參數的調整，應按由點及面的方式，任何一個參數的變化都會影響到其他方面，同時缺陷的產生，可能是多個方面所造成的，應對可能的因素逐項檢查，進而排除�？傊谏a(chǎn)中應該按照實際情況來調整各參數，既要保證生產質量，又能提高生產效率。
貼片膠的工藝性要求很強，最好能有應用貼片膠的企業一起合作，才能研發出比較完美的貼片膠，另外，膠水的批次穩定性，也是做貼片膠的關鍵。
參考文獻
1.《實用表面組裝技術》第二版
2.《電子產品制造技術》
3.《環氧樹脂合成及應用》
