熱塑性塑料對環氧樹脂熱膨脹系數的影響研究
赫玉欣１ 張 麗２ 姚大虎１ 朱伸兵１ 劉 虎１ 張玉清１
（１．河南科技大學高分子科學與納米技術重點實驗室，洛陽４７１００３；
２．洛陽師范學院化學化工學院，洛陽４７１０２２）
摘 要 環氧樹脂基體的熱膨脹系數（ＣＴＥ）對碳纖維增強環氧樹脂層狀材料的性能影響巨大，如何降低環氧樹脂基體的ＣＴＥ是提高碳纖維增強環氧樹脂復合材料低溫使用性能的關鍵。本研究采用聚對苯二甲酸丁二醇酯（ＰＢＴ）、聚碳酸酯（ＰＣ）和聚醚酰亞胺（ＰＥＩ）３種熱塑性塑料改性環氧樹脂，研究了這３種熱塑性塑料對環氧樹脂基體ＣＴＥ的影響。結果表明：這３種熱塑性塑料分子鏈中的羰基在環氧樹脂固化過程中可與環氧分子側鏈上的羥基形成氫鍵作用，從而加強了熱塑性塑料與環氧樹脂的界面作用；采用這３種熱塑性塑料改性環氧樹脂均可提高環氧樹脂基體的玻璃化轉變溫度；相對于純環氧樹脂，ＰＢＴ、ＰＥＩ和ＰＣ改性的環氧樹脂在玻璃化轉變溫度下的ＣＴＥ分別降低了１４．９９％、１７．４４％和２３．９６％，但在玻璃化轉變溫度上的ＣＴＥ均高于純環氧樹脂。
關鍵詞 環氧樹脂，熱塑性塑料，改性，氫鍵，熱膨脹系數
碳纖維增強環氧樹脂復合材料由于其良好的物理機械性能（高強度質量比和高剛度質量比）被認為是用在運載火箭低溫推進劑儲罐最具前景的結構材料［１－３］。當復合材料儲罐用來儲存低溫液體，它經歷了低溫老化以及從室溫到低溫的循環過程。由于碳纖維和環氧樹脂基體具有不同的熱膨脹系數（ＣＴＥ），從而導致微裂紋在復合材料基體中生長。這樣的結構缺陷（如纖維／基體界面脫粘、產生孔洞和分層）將導致結構材料機械力學性能的降低，并可能最終導致液體的泄漏［４－５］。如何降低環氧樹脂基體的ＣＴＥ是提高碳纖維增強環氧樹脂復合材料低溫微裂紋抗性的關鍵。相關研究表明，聚對苯二甲酸丁二醇酯（ＰＢＴ）［６］、聚碳酸酯（ＰＣ）［７］和聚醚酰亞胺（ＰＥＩ）［８］均可增韌環氧樹脂，但對環氧樹脂基體ＣＴＥ的影響，尚未見相關報道。
本研究探討了３種熱塑性塑料對環氧樹脂在玻璃化轉變溫度下和玻璃化轉變溫度上ＣＴＥ值的影響，并對其在低溫?cái)嗔衙娴奈⒂^形貌進行了表征。
１ 實驗部分
１．１ 試劑與儀器
雙酚Ａ環氧樹脂，韓國ＫＵＫＤＯ化工有限公司，環氧當量為１８２～１９２ｇ／ｅｑ，牌號：ＹＤ－１２８；聚氧化丙烯二胺固化劑，韓國新漢城化工有限公司，分子量為２６０，牌號：Ｄ－２３０；ＰＢＴ，美國巴斯夫公司，熔體流動速率和密度分別為４０ｃｍ３／１０ｍｉｎ和１.３０克／ｃｍ３，牌號：Ｕｌｔｒａｄｕｒ? Ｂ２５５０；ＰＣ，美國通用電氣公司，重均分子量：２３０００ｇ／ｍｏｌ，牌號：Ｌｅｘａｎ? ＨＦ１１３０；ＰＥＩ，美國通用電氣公司，數均分子量范圍：１２０００～１５０００ｇ／ｍｏｌ，牌號：Ｕｌｔｅｍ－１０００；二氯甲烷，ＡＲ，東京化成工業株式會社。
樣品的紅外分析采用德國布魯克公司生產的傅立葉紅外（ＶＥＣＴＯＲ－２２）測試；樣品的熱膨脹系數采用美國ＴＡ公司生產的靜態熱機械分析儀（Ｑ７）測試。樣品的ＳＥＭ分析采用日本電子公司生產的場發射掃描電鏡（ＪＳＭ－６７０１Ｆ）測試。
１．２ 熱塑性塑料增韌環氧樹脂樣品的制備
將１．５ｇ�。校煤停校牛煞謩e溶解在１０．０ｍＬ二氯甲烷溶液中，然后分別再將溶液添加到１０．０ｇ環氧樹脂中，充分?jǐn)嚢�，使得ＰＣ和ＰＥＩ均勻分散在環氧樹脂基體中。將混合物放入真空烘箱中于８０℃真空脫氣１２ｈ，徹底移除環氧樹脂中的二氯甲烷溶劑。然后再添加３．３ｇ固化劑Ｄ－２３０，攪拌均勻，脫除氣泡后將環氧樹脂注入硅橡膠模具中于８０℃預固化４ｈ，然后在１２０℃后固化２ｈ。樣品待用。
將１．５ｇ�。校拢约尤耄保埃埃绛h(huán)氧樹脂中，在１７０ｏＣ下攪拌２０ｍｉｎ，使ＰＢＴ完全溶解于環氧樹脂中，混合物靜置至室溫。然后再添加３．３ｇ固化劑Ｄ－２３０，攪拌均勻，脫除氣泡后將環氧樹脂注入硅橡膠模具中于８０℃預固化４ｈ，然后在１２０℃后固化２ｈ。樣品待用。
１．３ 樣品熱膨脹系數的計算
純環氧樹脂及熱塑性工程塑料增韌環氧樹脂的ＣＴＥ值
由下式計算：
（１）
式中：Δｌ／ｌ０—樣品的熱膨脹比例；ΔＴ—溫度的變化。
２ 結果與討論
２．１ 紅外光譜表征
由３種熱塑性塑料ＰＢＴ、ＰＣ和ＰＥＩ的結構可知，這３種熱塑性塑料的分子鏈中均含有羰基。在環氧樹脂固化過程中，熱塑性塑料的羰基可與ＤＧＥＢＡ型環氧樹脂側鏈上的羥

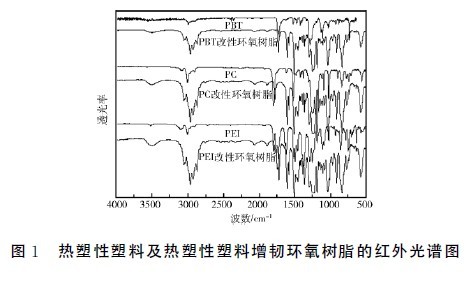

基生成氫鍵，從而加強熱塑性塑料與環氧樹脂的界面作用。氫鍵的形成改變了官能團的鍵力常數，反映在紅外光譜圖中即表現為伸縮振動譜帶移向低頻，吸收譜帶強度和峰形也有所變化［９］。由圖１可知，ＰＢＴ、ＰＣ和ＰＥＩ中游離羰基的ＩＲ峰分別為１７３４ｃｍ－１、１７９６ｃｍ－１和１７４５ｃｍ－１，而添加這３種熱塑性塑料的環氧樹脂材料中羰基的ＩＲ峰分別出現在１７１０ｃｍ－１、１７７６ｃｍ－１和１７２１ｃｍ－１處，全部向低頻方向移動，這說明３種熱塑性塑料分子鏈中的羰基在環氧樹脂固化過程中與環氧分子側鏈上的羥基形成氫鍵作用，從而加強了熱塑性塑料與環氧樹脂的界面作用。
２．２ 玻璃化轉變溫度
圖２列出了經３種熱塑性塑料改性的環氧樹脂及純環氧樹脂的熱膨脹曲線，由熱膨脹曲線的轉折點可計算出環氧樹脂材料的玻璃化轉變溫度，結果列于表１。
由表１可知，３種熱塑性塑料改性環氧樹脂的玻璃化轉變溫度均高于純環氧樹脂。這可能是由于添加的３種熱塑性塑料與環氧樹脂基體間存在著一定的相互作用，從而使得環氧樹脂的玻璃化轉變溫度升高。ＰＥＩ、ＰＣ和ＰＢＴ這３種工程塑料的玻璃化轉變溫度分別為２１７℃、１６５℃和１５０℃［１０］，均明顯高于經Ｄ－２３０固化后的環氧樹脂，且它們與ＤＧＥＢＡ型環氧樹脂基體具有一定的相容性，從而使得改性后的環氧樹脂玻璃化轉變溫度升高。
２．３ 玻璃化轉變溫度下的熱膨脹系數

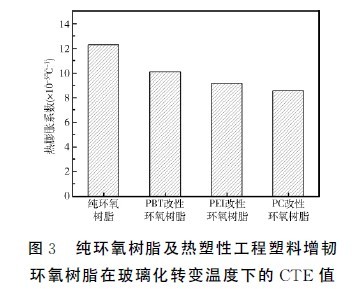

熱膨脹系數可表征固體材料的幾何特性隨著溫度的變化而發生變化的規律性。對于像環氧樹脂這樣的熱固性聚合物，其ＣＴＥ值可分為兩部分：玻璃化轉變溫度以下的ＣＴＥ值和玻璃化轉變溫度以上的ＣＴＥ值［１１］。玻璃化轉變溫度以下的ＣＴＥ值較有參考價值，這主要是因?yàn)榫酆衔锘驈?fù)合材料在玻璃化轉變溫度以下可保持其機械力學性能，而在玻璃化轉變溫度以上將失去機械力學性能的緣故。圖３顯示了純環氧樹脂及熱塑性塑料改性的環氧樹脂在玻璃化轉變溫度下的熱膨脹系數。
由圖３可知，熱塑性塑料改性環氧樹脂的ＣＴＥ值均低于純環氧樹脂。相對于純環氧樹脂的ＣＴＥ值，ＰＢＴ、ＰＥＩ和ＰＣ增韌的環氧樹脂的ＣＴＥ值分別降低了１４．９９％、１７．４４％和２３．９６％。
固體材料的結構決定著其ＣＴＥ值的大小。對于單相材料，原子價鍵、分子結構和堆積狀態決定其ＣＴＥ值的大小。升高溫度將增加熱能并使原子的熱運動加劇。弱的原子鍵能將使材料顯示較大的ＣＴＥ值。這主要是由于隨著溫度的升高，材料的熱能增加，原子的熱運動加劇，原子間的距離越來越大，材料急劇膨脹。對于多相材料，如復合材料，材料中的每一相及各相間的相互作用共同決定著其ＣＴＥ值的大小［１２］。即使這３種熱塑性塑料均勻地分布在環氧樹脂基體中，但是由于它們與環氧樹脂基體間只存在弱鍵作用，不存在共價鍵作用，因此，這３種熱塑性塑料改性環氧樹脂的ＣＴＥ相對于純環氧樹脂并沒有呈現巨大的下降。
掃描電鏡照片可以表征熱塑性塑料在環氧樹脂基體中的分散狀態。圖４顯示了純環氧樹脂及不同熱塑性塑料改性環氧樹脂在低溫環境下斷裂面的ＳＥＭ 照片。
由圖４（ａ）可知，純環氧樹脂的斷裂面光滑平整，表面有一些“海浪狀”的痕跡，這是由于裂紋快速擴展所致。由圖４（ｂ）可知，ＰＢＴ微區無規分布在環氧樹脂基體中，與純環氧樹脂相比，添加質量分?jǐn)?shù)２０％（ｗｔ，下同）ＰＢＴ的環氧樹脂的表面相對粗糙，且有許多叉狀分支的微裂紋。這主要是由于樣品受沖擊過程中產生的微裂紋的尖端遇到ＰＢＴ微區后，沖擊能量被吸收或偏轉而產生的裂紋擴展所致。由圖４（ｃ）可知，添加質量分?jǐn)?shù)２０％ＰＣ的環氧樹脂斷裂面光滑，并有細長的條狀裂紋。ＰＣ與環氧樹脂基體的相容性較好，在環氧固化過程中未出現相分離。此外，在斷裂面可發現塑性變形特征，這是由于微裂紋在擴展過程中吸收能量所致。由圖４（ｄ）可知，添加質量分?jǐn)?shù)２０％ＰＥＩ的環氧樹脂明顯出現相分離現象。ＰＥＩ以小球狀均勻分散在環氧樹脂基體中，未從環氧基體脫落，ＰＥＩ小球的平均直徑在１．０μｍ左右。這表明，ＰＥＩ小球可作為應力集中點，并在低溫下與環氧基體的界面結合良好。因此，在外部應力作用下，因?yàn)椋校牛晌⑶蚺c環氧樹脂基體的界面結合良好，當裂紋尖端遇見ＰＥＩ微球，裂紋只能繞過ＰＥＩ微球而不能穿過ＰＥＩ微球。
２．４ 玻璃化轉變溫度上的熱膨脹系數

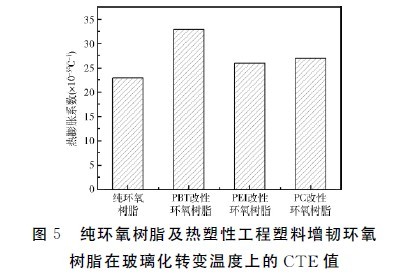

圖５顯示了純環氧樹脂及經熱塑性塑料改性的環氧樹脂在玻璃化轉變溫度上的熱膨脹系數。由圖可知，經熱塑性塑料改性的環氧樹脂在玻璃化轉變溫度上的ＣＴＥ值均高于純環氧樹脂。這一現象與其在玻璃化轉變溫度下的情況完全相反。這是因?yàn)榉植荚诃h(huán)氧樹脂基體中的熱塑性工程塑料占有一定的空間，這部分空間將環氧分子排除在外。隨著溫度的上升，這部分被排除在外的環氧分子體積增加，從而導致了添加熱塑性塑料的環氧樹脂的ＣＴＥ值變大［１３］。我們還發現，相對于純環氧樹脂，添加了ＰＢＴ的環氧樹脂在玻璃化轉變溫度上的ＣＴＥ 值增加最大。這可能是由于ＰＢＴ 分子中含有－ＣＨ２ＣＨ２ＣＨ２ＣＨ２－重復鏈段，隨著溫度的升高，這部分鏈節的運動劇增，從而也導致ＰＢＴ增韌的環氧樹脂在玻璃化轉變溫度上的ＣＴＥ值大幅增加。ＰＥＩ與ＰＣ分子鏈中含有大量的剛性基團，這些剛性基團隨著溫度的升高，其熱運動能力沒有劇烈增加，所以ＰＥＩ與ＰＣ改性后的環氧樹脂其在玻璃化轉變溫度上的ＣＴＥ值有所增加。
３ 結論
（１）３種熱塑性塑料分子鏈中的羰基在環氧樹脂固化過程中可與環氧樹脂分子側鏈上的羥基形成氫鍵作用，從而加強熱塑性塑料與環氧樹脂的界面作用。
（２）相對于純環氧樹脂，ＰＢＴ、ＰＥＩ和ＰＣ改性的環氧樹脂的玻璃化轉變溫度分別升高了３．７９℃、４．１５℃和２．６７℃。
（３）相對于純環氧樹脂，ＰＢＴ、ＰＥＩ和ＰＣ改性的環氧樹脂在玻璃化轉變溫度下的熱膨脹系數分別降低了１４．９９％、１７．４４％和２３．９６％，但在玻璃化轉變溫度上的熱膨脹系數均高于純環氧樹脂。
